今天要解读的这篇最新发表在 Nature Communications 上的文章，聚焦于范德华（vdW）层状材料中极其关键却常被忽视的问题：在层状材料的表面与范德华间隙中，真实的原子级动态演变究竟是怎样的？微弱的层间作用力是如何影响材料宏观的面外蚀刻与表面重构的？

在拓扑绝缘体和热电材料（如 Bi₂Te₃、Sb₂Se₃ 及其衍生物 GeBi₂Te₄，简称 GBT ）的应用中，表面和界面的原子级动态演变对其电子特性、输运性能起着决定性作用。然而，由于范德华键比层内共价/离子键弱几个数量级，传统的观点往往更关注层内强键破裂引发的重构，而忽视了范德华间隙处的动态行为。

这项由武汉理工大学（赵文俞、张清杰、桑夏晗等）与安特卫普大学（Gustaaf Van Tendeloo）等多团队联合完成的工作，通过结合DENSsolutions 原位加热系统的球差校正扫描透射电子显微镜（STEM），揭示了一个令人惊叹的微观动态世界：阳离子（Ge/Bi）在范德华间隙中的面内扩散，竟能直接驱动复杂的结构演化，并促使新鲜表面生成全新的非中心对称 GeTe₂ 三元层（Triple Layer, TL），同时诱发亚表面从七原子层（SL）向五原子层（QL）的重构。

更颠覆认知的是：范德华表面那些看似随机的孔洞扩张和各向异性蚀刻，其背后的动力学（Kinetics）竟然是由阳离子沿着范德华间隙的长程扩散所控制的！

Part 1.正文解读

01 研究背景

范德华层状材料的表面之谜

范德华（vdW）层状材料由于层间作用力极弱，很容易在范德华间隙处被剥离，形成原子级厚度的二维材料。这些表面或边缘的微观结构弛豫和动态演化，对于二维异质结、固态离子导体、催化剂以及拓扑量子材料的设计至关重要。

以 GeBi₂Te₄（GBT）为例，这是一种重要的拓扑和热电材料，其基本结构单元是七原子层（septuple layer: Te1-Bi-Te2-Ge-Te2-Bi-Te1），相邻 SL 之间通过极弱的 vdW 力连接。

02 存在的挑战/问题

困境1：表面污染与氧化的“静态干扰”

传统表征手段由于在非原位环境下进行，极易受到表面污染和氧化的干扰，难以观察到材料由于热应变、缺陷（如反位点缺陷）引发的真实内在重构过程。

困境2：“弱键”表面重构的表征盲区

由强共价/离子悬挂键诱导的二维边缘重构已被广泛观察到，但在范德华间隙这类以“弱作用力”主导的区域，要直接在原子尺度下实时观察阳离子扩散及其引发的重构，对空间和时间分辨率要求极高，这在以往的研究中鲜有涉足。

核心矛盾：

如何在一个无污染的真实热场工况下，跨越原子的静态占位与动态扩散行为，揭示表面蚀刻与重构的微观驱动机制？

03 本研究的创新解决之处

创新1：原位高分辨 STEM 结合局部几何畸变定量分析

本研究不仅利用原位加热 STEM 在高达 400°C 的高温下实时捕捉到了纯净表面（通过电子束和热能协同蚀刻生成的新鲜纳米孔洞）的原子动态，还创新性地通过定量分析 Te₆ 八面体的几何参数（投影锐角 α 和高度 h）与原子列强度的变化，精准反推并追踪了 Ge/Bi 阳离子在 vdW 间隙中的扩散轨迹和浓度变化。

创新2：锁定“阳离子扩散”与“表面重构/蚀刻”的因果网络

研究首次在原子尺度上证实，面内的阳离子扩散是导致面外蚀刻的根本驱动力。扩散过程伴随着局域晶格畸变的积累与释放，并最终驱动生成了一个具有非中心对称结构的 GeTe₂ 三元层（TL）的亚稳态重构表面。

Part 2.证据链详解

Figure 1：锁定目标——新鲜表面的异常重构相

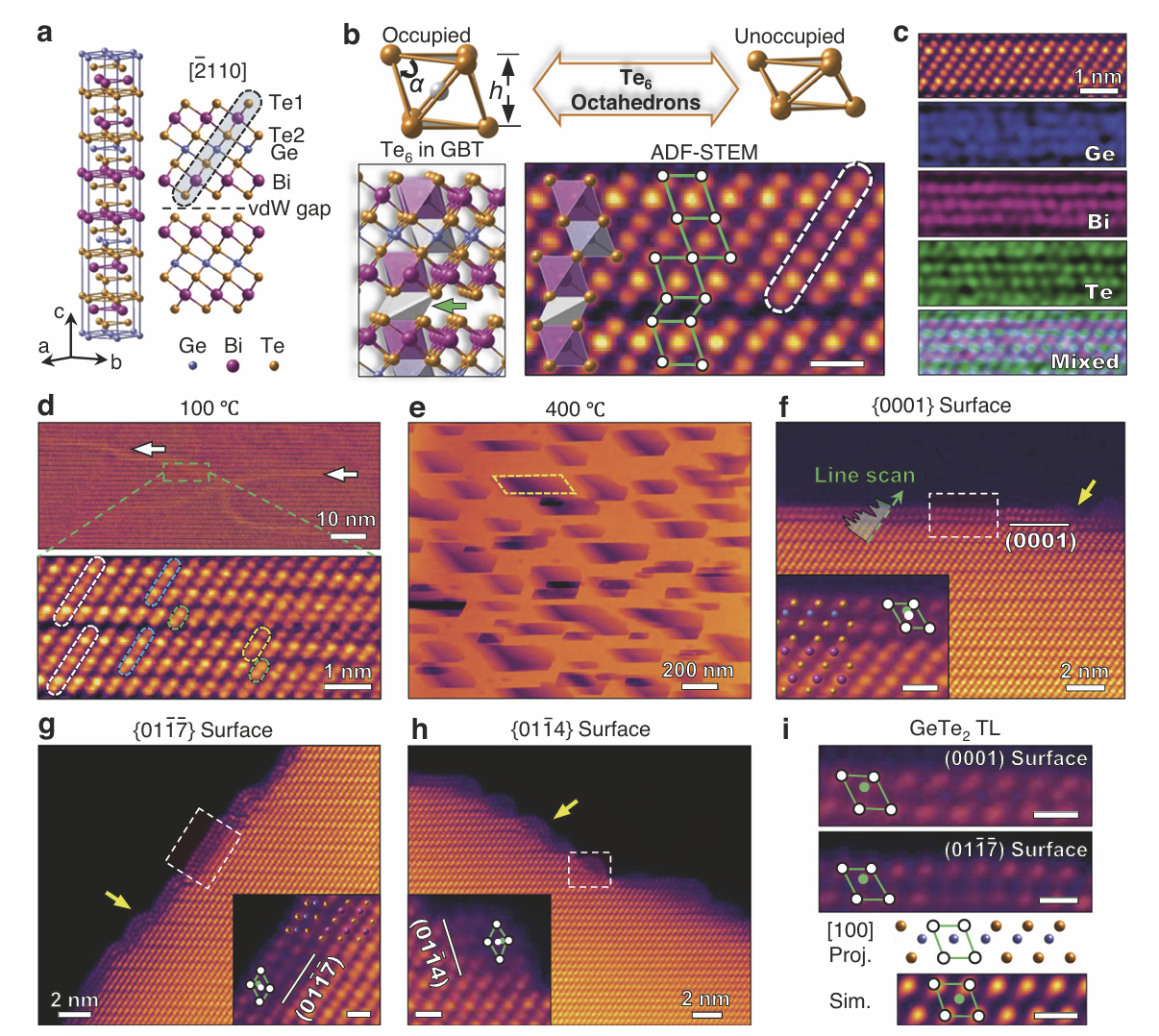

在原位加热到 400°C 时，材料内部开始形成纳米级的平行四边形孔洞，暴露出纯净的 {0001}、{0117} 和 {0114} 晶面。在这些新鲜的 vdW 表面上，作者观察到了对比度明显低于体相的全新结构——三原子层（TL）。通过高分辨 STEM 图像对比模拟（图像1i）和 EDS 能谱映射，确认这种包裹在表面的柔性 TL 结构主要是由 Ge 和 Te 组成的非中心对称 GeTe₂ 结构。这是一个前所未见的 vdW 表面终止态。

Figure 2 & 3：直接捕捉动态——阳离子沿 vdW 间隙的扩散与应变释放

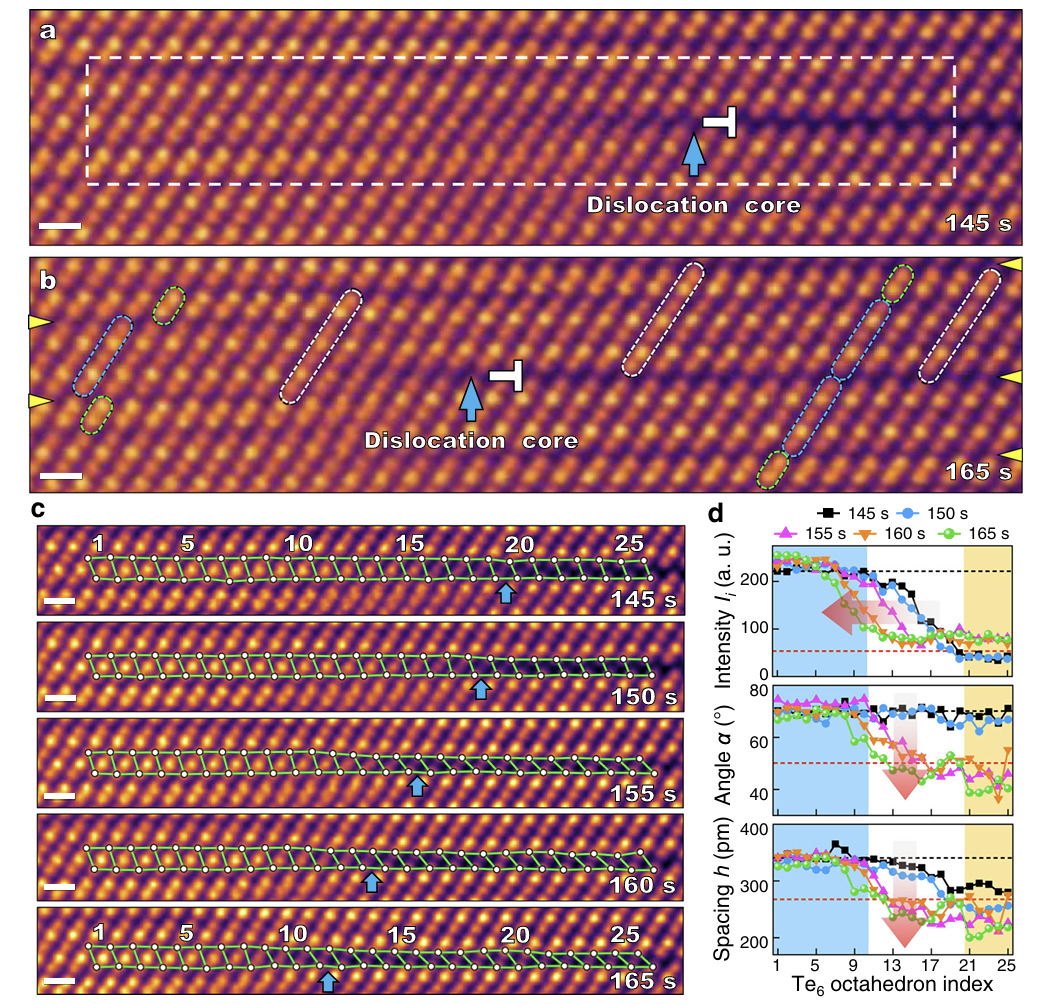

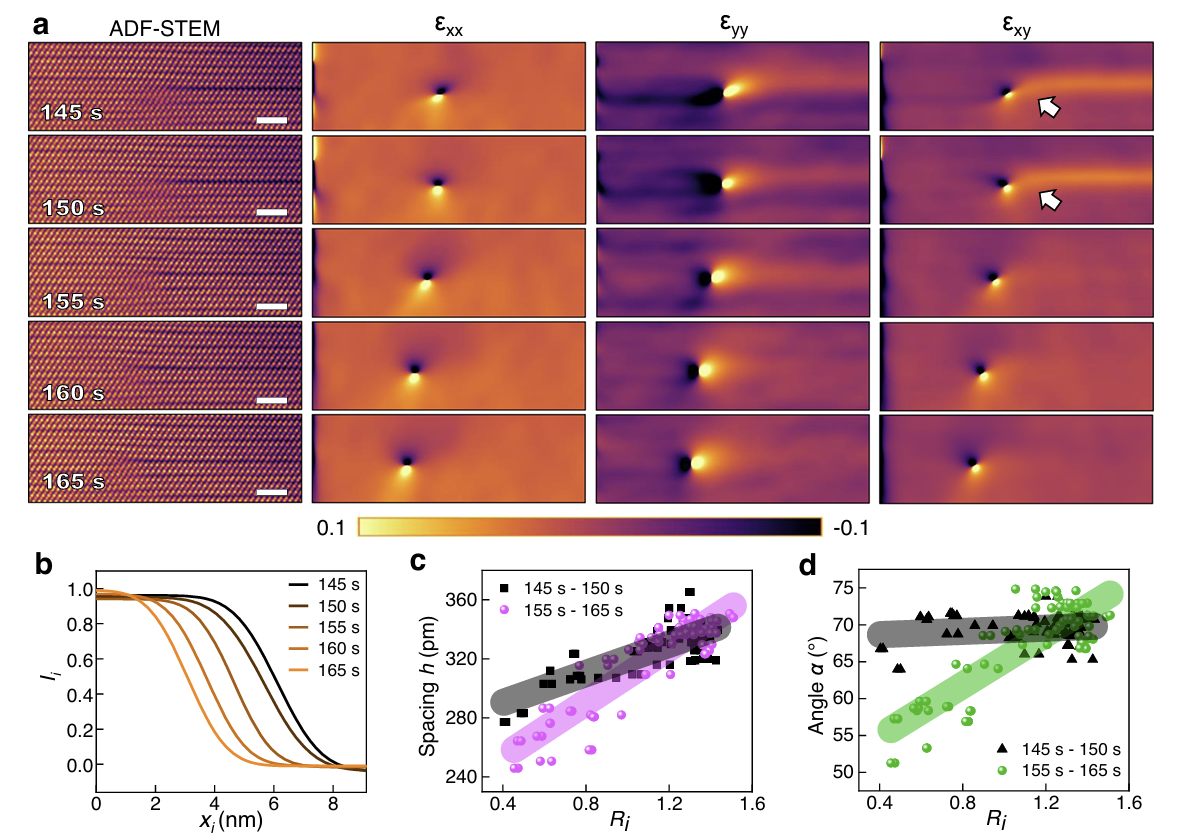

这是本研究动态记录。在 145s 到 165s 的连续原位观察中，图像（图2a,b）清晰地记录了一个包含多余 Ge/Bi 半原子面的刃型位错（边缘缺陷）在向左移动（约 3.03 nm）。通过定量提取位错核心周围 25 个 Te₆ 八面体的 STEM 强度（代表阳离子浓度）和几何参数（图2c, d），不仅完美拟合了 Fick 扩散定律（图3b），还揭示了一个关键的热力学过程：在阳离子扩散初期，vdW 间隙处于拉伸应变下（h 异常增大）；当阳离子浓度降低到 50% 左右时，剪切应变突然释放，几何参数瞬间恢复正常（图3c, d）。这表明局部晶格畸变与阳离子浓度高度耦合。

Figure 4：表面演化层级重构的微观机

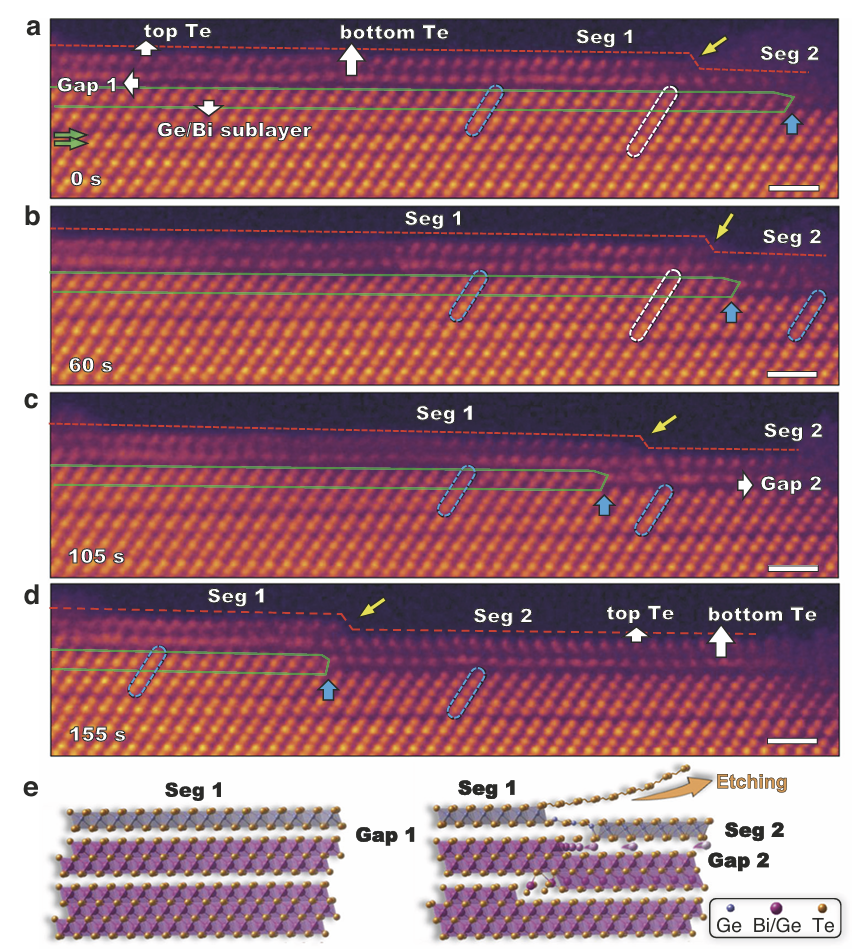

原位观测揭示了 GeTe₂ TL 表面的形成过程（图4a-d）：在 400°C 下，位于顶部的游离非晶团簇（Seg 2）随着底部阳离子沿着新生成的 vdW 间隙向右扩散，不断向前推进；而原有的干净表面（Seg 1）则以相同的速度向后消退。这是一种由于化学势梯度驱动的固态扩散相变：面内阳离子扩散迫使原有的七原子层（SL）脱落重组，最终演化为 GeTe₂ TL 表面外加亚表面五原子层（QL）的极度复杂的“嵌套式”重构。

Figure 5：宏观效应——各向异性蚀刻背后的动力学瓶颈

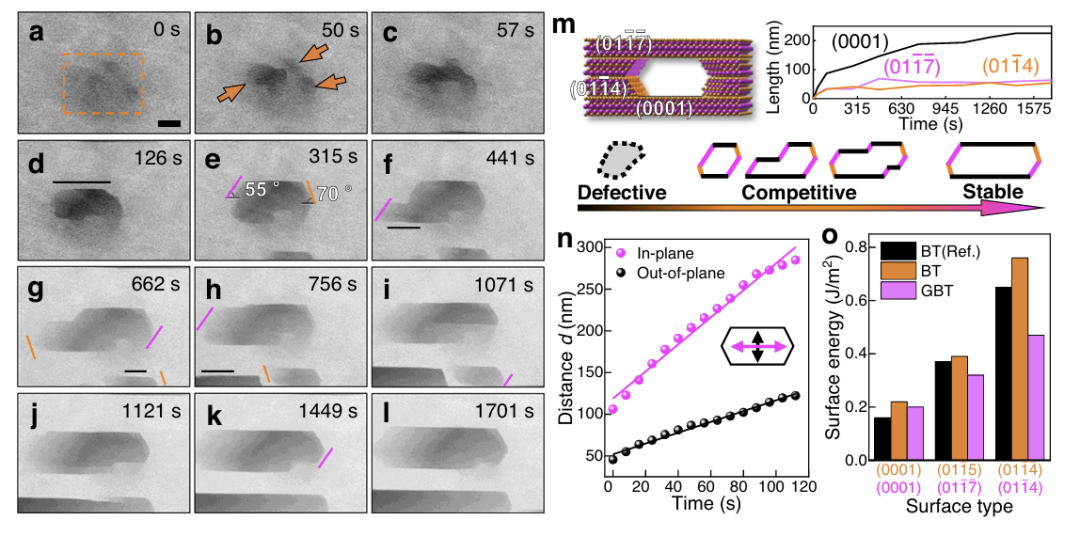

宏观形貌上（图5a-l），纳米孔洞的扩张表现出极强的各向异性：面外 {0001} 表面的蚀刻速率比面内方向慢整整 3 倍。虽然 DFT 计算表明 {0001} 表面的表面能最低（热力学最稳定，图5o），但原位动力学证据指出其蚀刻极其缓慢的根本原因在于：面外（0001）方向的蚀刻必须高度依赖前文揭示的长程面内阳离子扩散。正是这层动力学枷锁，限制了 vdW 间隙的剥离速度。

Part 3.研究意义

✦动态扩散网络主导表面工程

本文将层状材料静态的剥离概念，升格为一幅动态的、受阳离子扩散驱动的固态重构图景。范德华表面绝不是简单的键断裂产物，而是受控于次表面固态扩散、晶格应变累积与释放的高度动态实体。

✦为拓扑与热电材料的“热工程”指明方向

研究发现这种 GeTe₂ TL 重构表面具有金属性，且主要是由热能驱动的（非电子束诱导）。这意味着我们可以通过简单的热处理（热工程），精确改变拓扑绝缘体（GBT）的表面化学成分、堆叠层数和多数载流子类型，从而调控其拓扑表面态的自旋极化和电子输运特性（例如引入局部电场增强塞贝克系数，提升热电性能）。

Part 4.结语

传统的二维材料研究多依赖于极低温或室温的静态表征来推演材料的理想表面。但这篇 Nature Communications 告诉我们：材料在实际热力学工况下的表面，是经历着“缺陷漂移、应变爆发、阳离子逃逸与局部重组”的亚稳过程的。

本研究的突破点在于建立了一种通过追踪“局部几何畸变（Te₆八面体形状）”来量化“原子尺度扩散”的全新范式。真正的表面态设计，不应仅仅停留在计算静态表面能，更应该深入理解范德华间隙中的原子级流变网络。这正是原位电子显微学带来的不可替代的洞察力！
