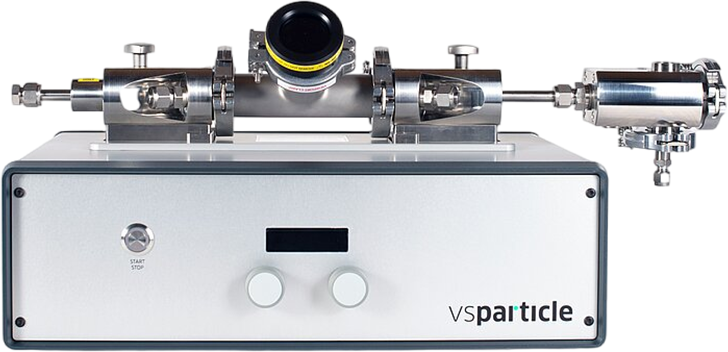

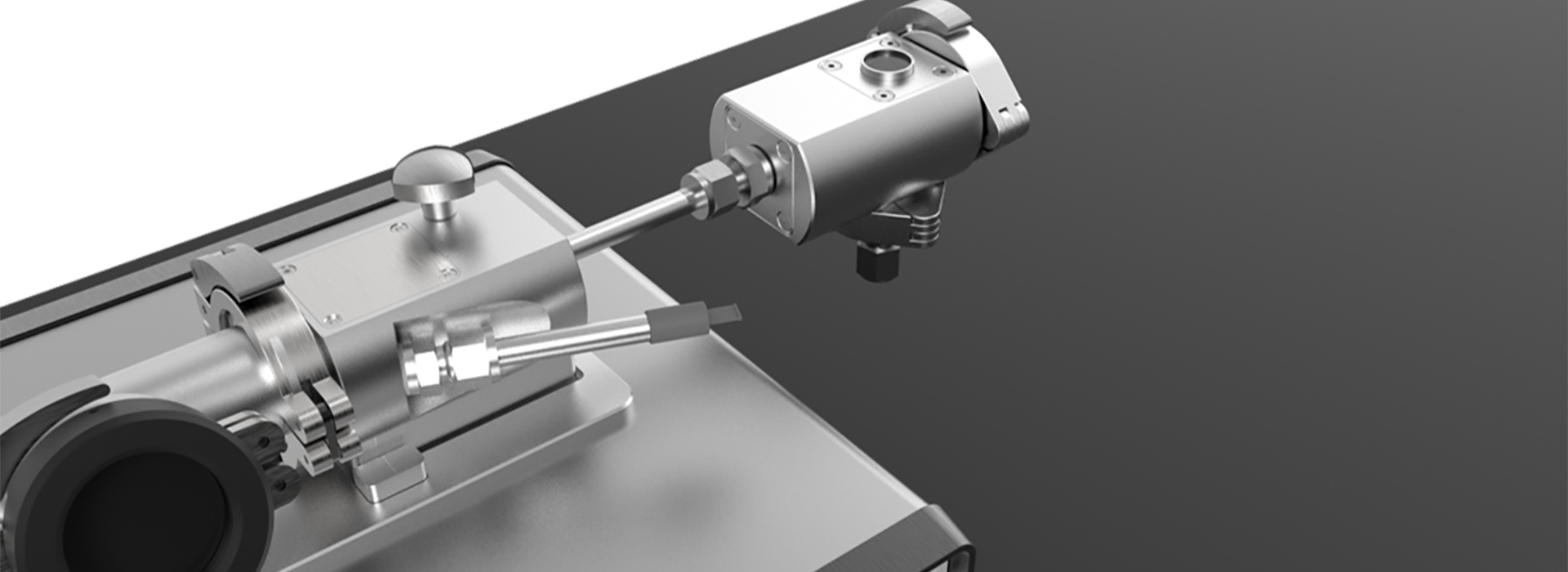

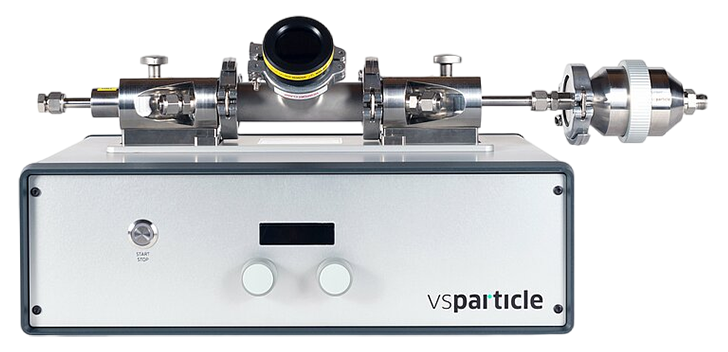

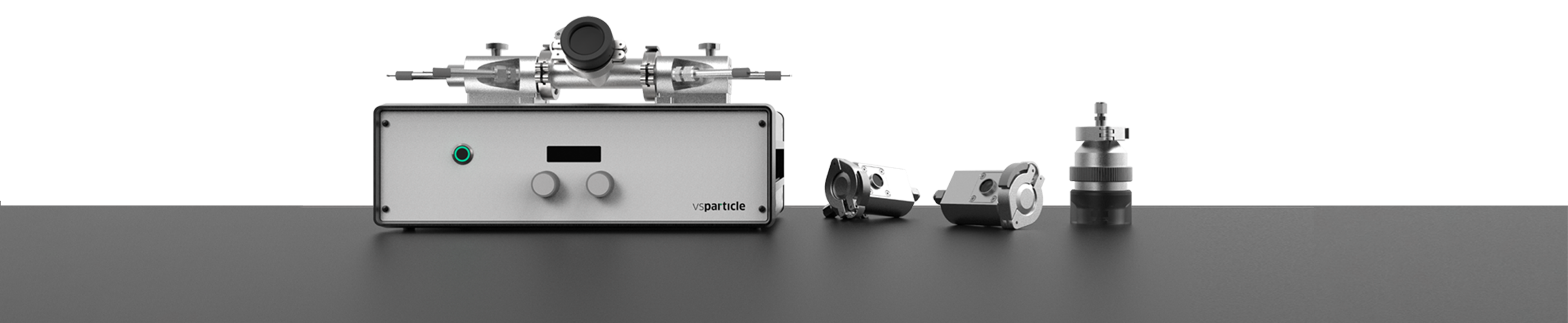

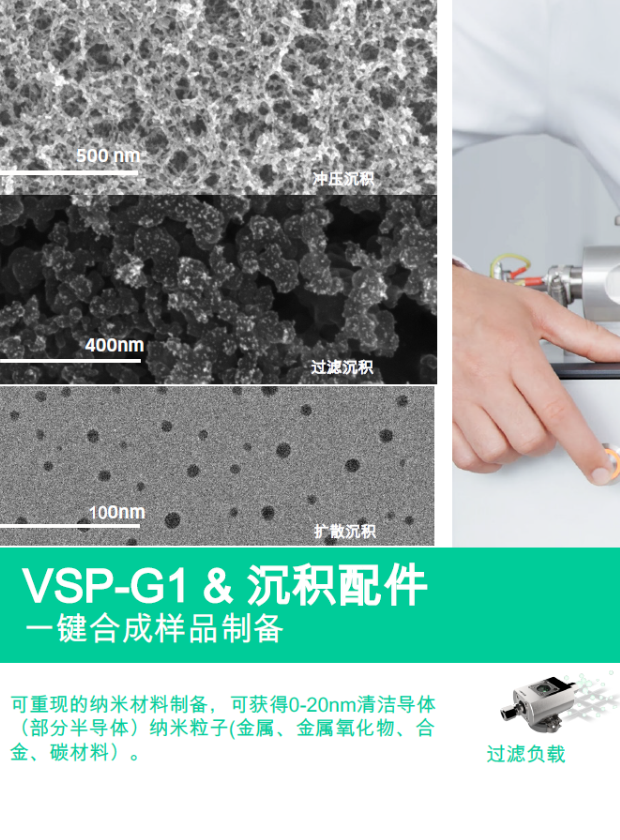

在VSP-G1的输出端，可以直接搭载使用 VSP-A 系列纳米颗粒沉积附件，使纳米颗粒生成后沉积在任何类型的基板上。可以制作具有分散颗粒、纳米多孔层或涂层过滤器的样品，具有极大的材料灵活性。同时可以使用任何类型的（半）导电源材料：纯金，合金，压实合金，混合材料，氧化物等其他组合。
沉积分散的、未团聚的颗粒
样品在 1-10 分钟内准备好
基底类型：TEM 网格、MEMS 芯片、（掺杂）Si 芯片、电极
生产率：1-10毫克/小时

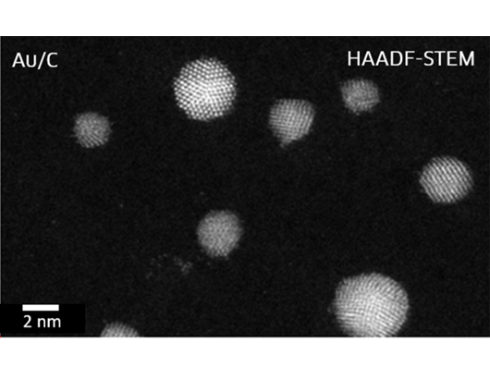

应用：（原位）S/TEM 的样品制备、玻碳电极负载、催化剂载体的修饰
负载氧化物和金属纳米粒子

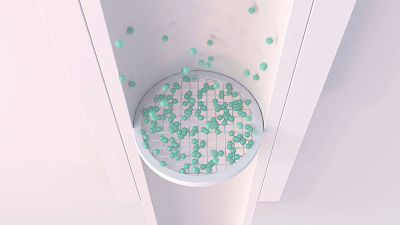

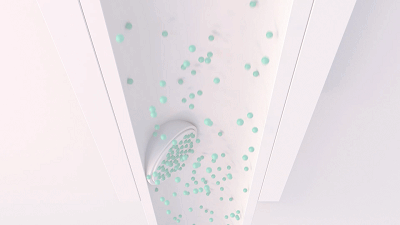

使用在线过滤器收集颗粒

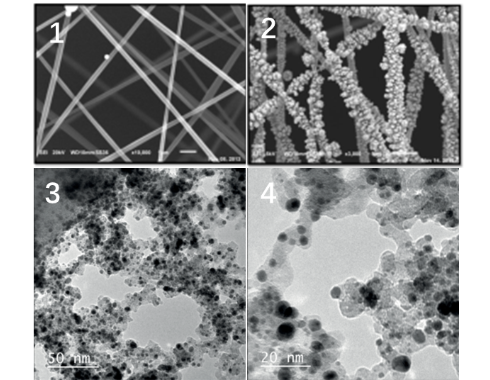

基材类型：多孔膜、电纺丝、碳布、滤纸
基材直径 = 47 mm
应用：催化剂载体装饰、过滤测试、电池阳极/阴极制造

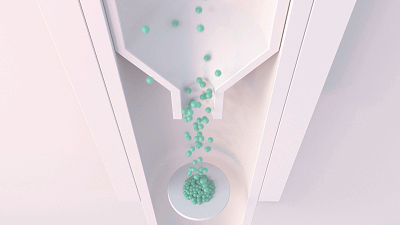

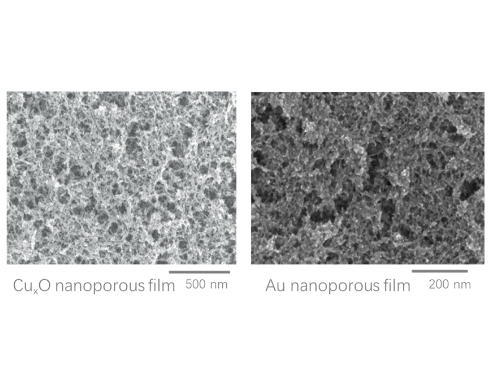

生长纳米多孔层材料
用作催化剂载体/敏感材料
基板类型：玻璃、Si、TEM 网格、MEMS 芯片
最大沉积面积：ø3 mm
应用：电池或燃料电池阳极/阴极制造、分层结构
沉积分散的、未团聚的颗粒
样品在 1-10 分钟内准备好
基底类型：TEM 网格、MEMS 芯片、（掺杂）Si 芯片、电极
生产率：1-10毫克/小时
应用：（原位）S/TEM 的样品制备、玻碳电极负载、催化剂载体的修饰
负载氧化物和金属纳米粒子

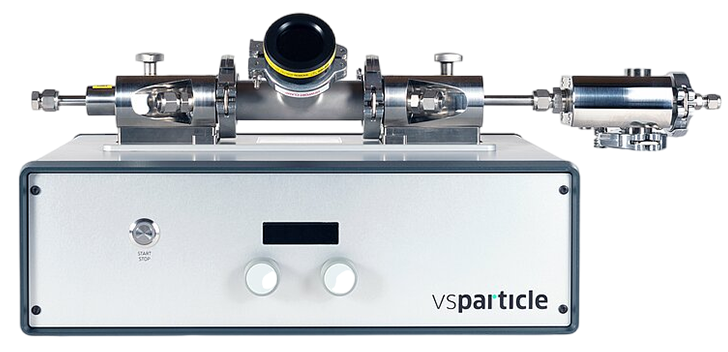

使用在线过滤器收集颗粒
基材类型：多孔膜、电纺丝、碳布、滤纸
基材直径 = 47 mm
应用：催化剂载体装饰、过滤测试、电池阳极/阴极制造
生长纳米多孔层材料
用作催化剂载体/敏感材料
基板类型：玻璃、Si、TEM 网格、MEMS 芯片
最大沉积面积：ø3 mm
应用：电池或燃料电池阳极/阴极制造、分层结构
分层结构
VSP-G1 纯粹的物理方法生成纳米颗粒，没有化学污染，可以获得纯净的纳米气溶胶。而且与其他气溶胶合成方法对不，火花烧蚀技术可以在更长的实际跨度内保持稳定性，这对于获得有意义的结果数据很重要。
VSParticle 的工具能够在任何基材上沉积不同的材料组合，从而改变它们的功能。在我们的太阳能实验室，我们以不同的方式使用 VSP 的机器，它们可以很方便的制造不同尺寸和成分的纳米粒子。这些粒子具有不同的光学特性，实际上可以通过按下按钮来调整粒子以吸收太阳光的性能，这在其他技术是很难实现的。
样品制备适用于广泛的材料，并可调控金属纳米颗粒尺寸。这可确保充分利用 TEM 的宝贵时间。此外，在沉积之前通过设置调整粒径使我们能够研究金属纳米颗粒的尺寸给定催化反应的影响。总的来说，制作样品只需不到一个小时，并且可以使用相同的 MEMS 设备。
对于空气中纳米材料安全性的研究，VSP-G1 使我们能够产生非常小的颗粒。我们将其用作参考方法，用于研究颗粒吸入后小纳米颗粒在体内的分布。
制造材料对我们来说具有挑战性，因为我们经常需要使用非常困难的化学合成方法，伴随产生大量不需要的化学废料。而通过使用VSP-G1纳米粒子发生器和VSP-S1尺寸筛选器，我们现在实际上只需按下一个按钮及可制造所需纳米颗粒材料，同时不会产生任何化学废料，因此这使我们的实验变得更加容易。
VSP-G1 纯粹的物理方法生成纳米颗粒，没有化学污染，可以获得纯净的纳米气溶胶。而且与其他气溶胶合成方法对不，火花烧蚀技术可以在更长的实际跨度内保持稳定性，这对于获得有意义的结果数据很重要。
VSParticle 的工具能够在任何基材上沉积不同的材料组合，从而改变它们的功能。在我们的太阳能实验室，我们以不同的方式使用 VSP 的机器，它们可以很方便的制造不同尺寸和成分的纳米粒子。这些粒子具有不同的光学特性，实际上可以通过按下按钮来调整粒子以吸收太阳光的性能，这在其他技术是很难实现的。
样品制备适用于广泛的材料，并可调控金属纳米颗粒尺寸。这可确保充分利用 TEM 的宝贵时间。此外，在沉积之前通过设置调整粒径使我们能够研究金属纳米颗粒的尺寸给定催化反应的影响。总的来说，制作样品只需不到一个小时，并且可以使用相同的 MEMS 设备。
对于空气中纳米材料安全性的研究，VSP-G1 使我们能够产生非常小的颗粒。我们将其用作参考方法，用于研究颗粒吸入后小纳米颗粒在体内的分布。
制造材料对我们来说具有挑战性，因为我们经常需要使用非常困难的化学合成方法，伴随产生大量不需要的化学废料。而通过使用VSP-G1纳米粒子发生器和VSP-S1尺寸筛选器，我们现在实际上只需按下一个按钮及可制造所需纳米颗粒材料，同时不会产生任何化学废料，因此这使我们的实验变得更加容易。
