TEM 原位冷冻热电样品杆，透射电镜低温冷冻杆，DENSsolutions

The Reasons to Choose for Arctic

选择 Arctic 原位低温冷冻热电样品杆的原因

Lightning Arctic 系统有两种工作模式： 1）低温冷冻&加电；2）加热&加电。

Arctic 大大拓宽了 TEM 的应用领域范围，进而为研究低温物理，以及探究材料、器件的工艺条件与其结构、性质和性能的关系提供了独特的可能性。

Reason 1

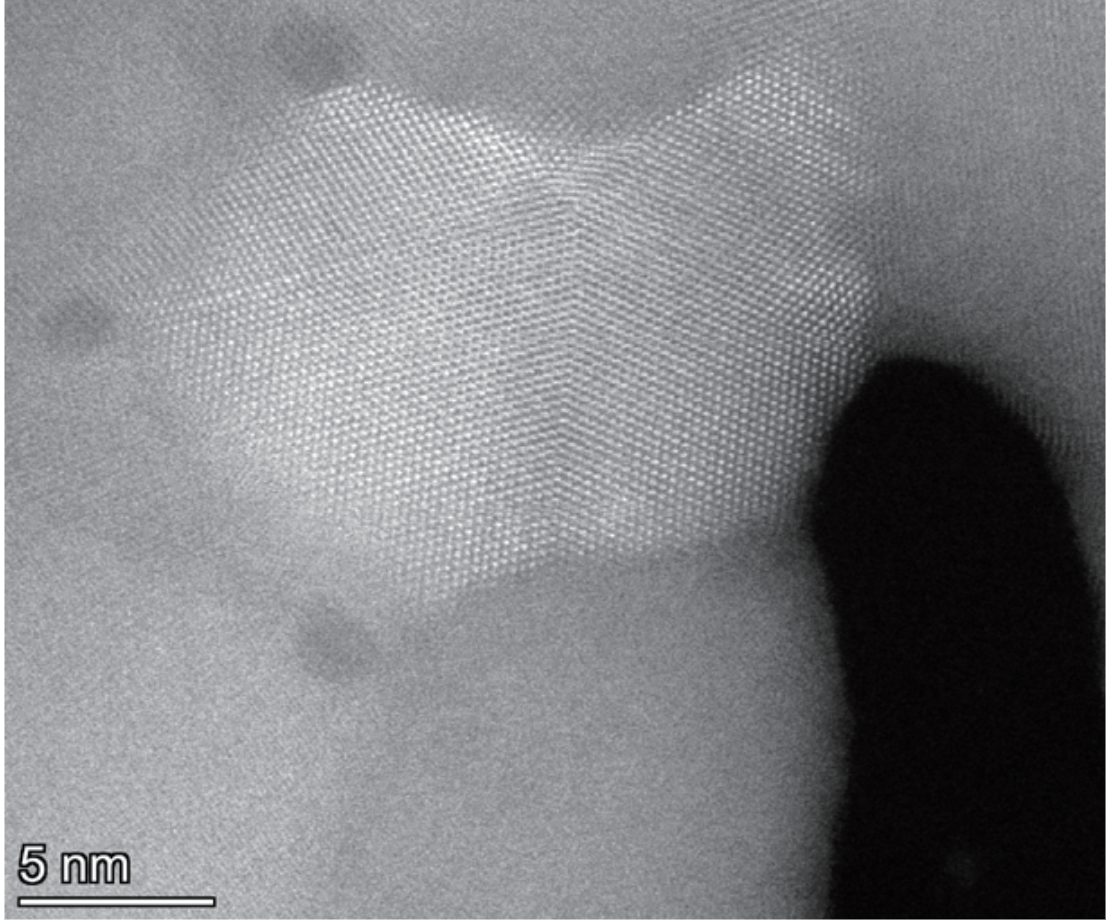

支持双倾，高分辨成像

Lightning Arctic 双倾样品杆可在 α 和 β 两个方向上倾转样品（视极靴类型，10° - 25°），以对准到所需晶带轴，从而获得原子级分辨率的晶格像或者电子衍射花样。

Reason 2

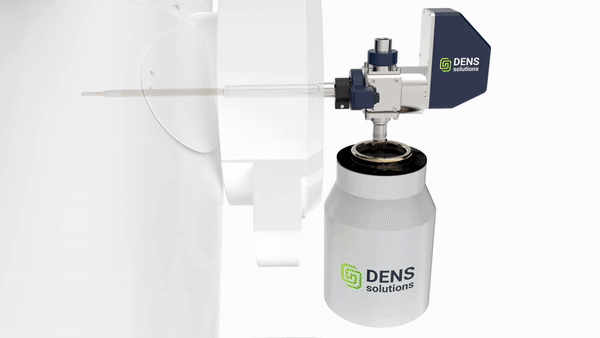

外部杜瓦，样品漂移率低

基于 Lightning Arctic 原位样品杆的独特设计，额外配置了数个温度控制器，以稳定冷却过程中的样品漂移。其中一个控制器确保与 TEM 的温度平衡，其余的控制器用于稳定控制样品的冷却流量。同时，使用外部液氮罐有助于最大限度地减少液氮气泡，从而实现低样品漂移的高质量原子成像。

Reason 3

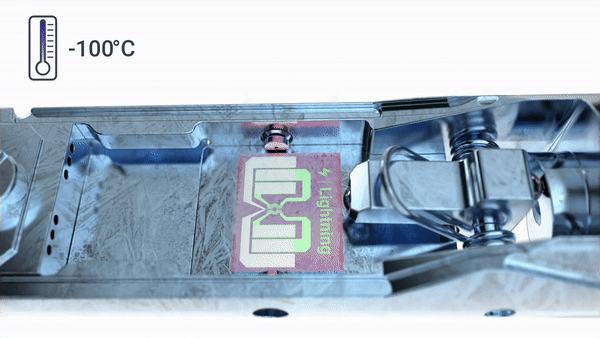

样品冷却/加热过程中直接进行原位加电实验

Lightning Arctic 样品杆兼容的加热&加电芯片包含加电电极，可用于在冷却或加热过程中施加和测量电信号。其独特的芯片设计可单独或同时达到最高的电场环境和加热温度。

产品特点

全域调温，精准的温度控制

原位实验温度范围广泛：-160°C~+800°C，特殊芯片最高可达 1300℃。先进的 MEMS 芯片采用四探针法加热，可精准控制加电和加热，并输出准确的数据。

双倾样品杆，可获得高分辨图像

可在 α 和 β 两个方向上倾转样品（视极靴类型，10°- 25°），以对准到所需晶带轴，从而获得原子级分辨率的晶格像或者电子衍射花样。

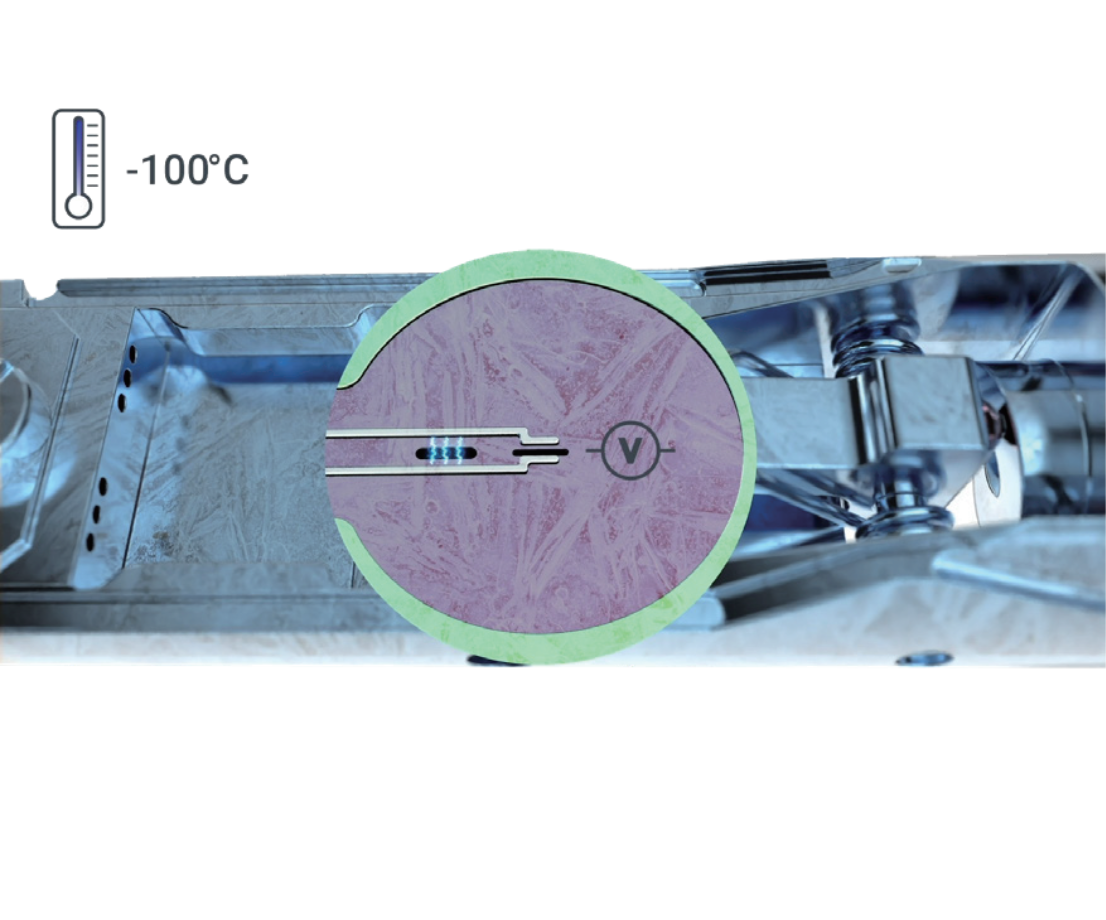

双重模式：冷却&加电，加热&加电

Arctic 支持双重模式，可在 TEM 内样品冷却或加热过程中，直接施加和测量电信号。

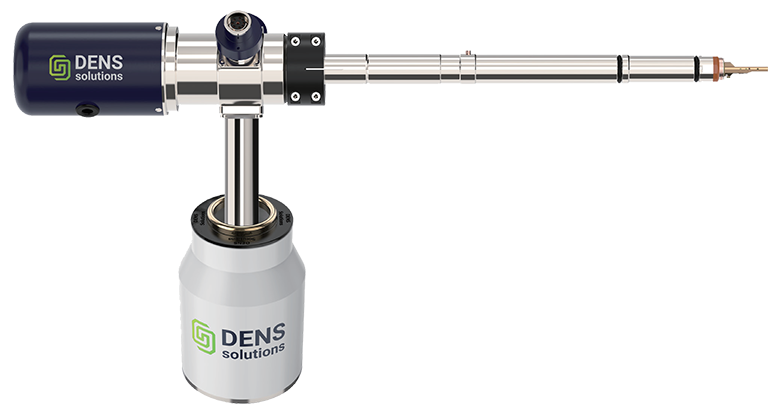

Arctic

Sample Holder

样品杆

外部液氮模块化设计稳定可靠

高稳定性

一杆多用：冷却，加热，加电

双倾范围大

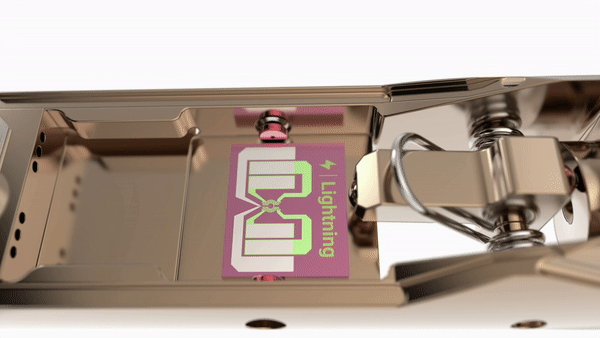

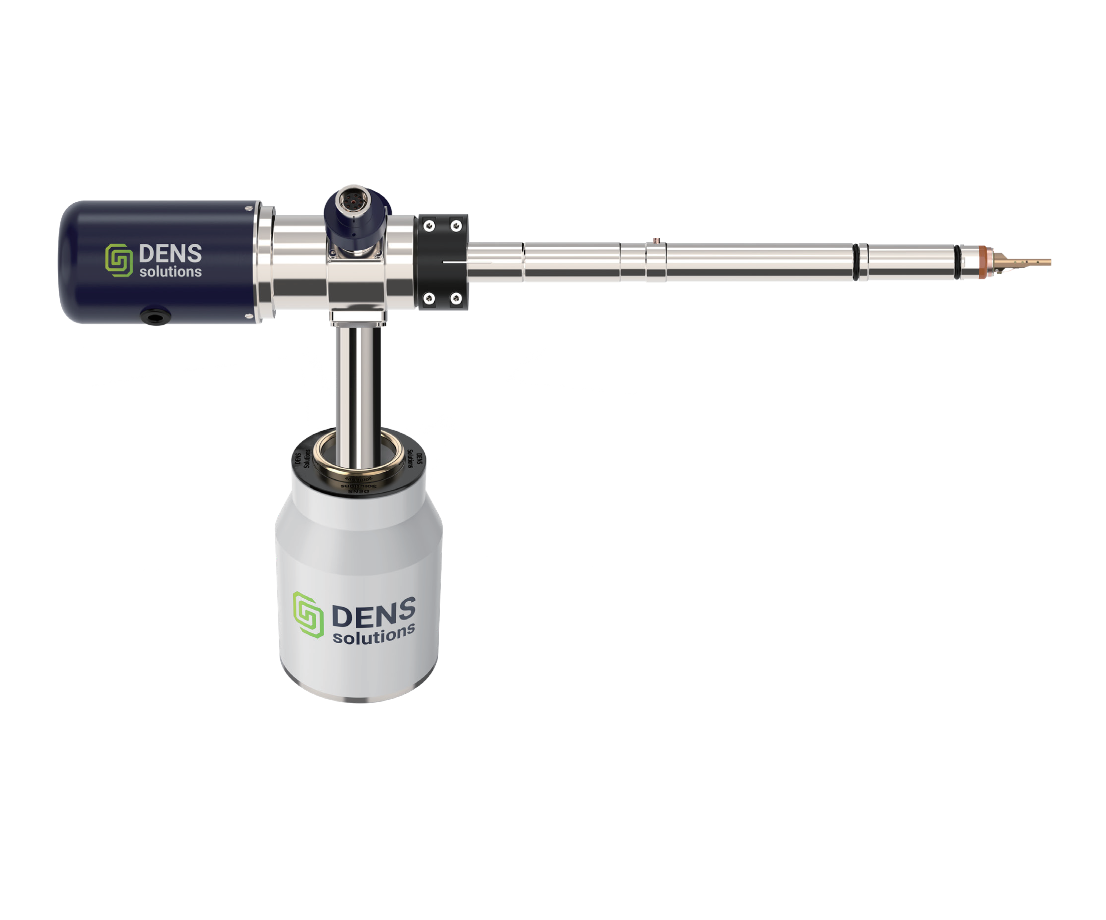

Lightning Arctic 样品杆内部的冷却棒可以把“冷量”传递到样品杆前端的芯片，样品在 TEM 内冷却到液氮温度。此款原位样品杆独特的外部液氮杜瓦设计，有助于最大限度地减少液氮气泡，从而实现低样品漂移的高质量原子成像。

Product Specification

产品规格参数

	JEOL	Thermo Fisher Scientific
极靴兼容性	UHR, SAP, FHP, HRP, WGP	Twin, S-twin, X-twin
EDS 兼容性	侧插式	侧插式, Super-X
EELS 兼容性	是	是
接触点数量	9	6
样品承载兼容性	基于 MEMS 的 Nano-Chips 芯片, 3 mm TEM 样品
MEMS Nano-Chips 芯片兼容性	加热 & 加电	加热，加热 & 加电
Alpha 角倾转范围	UHR, FHP, SAP ≥ ± 10 deg HRP ≥ ± 15 deg	S-twin ≥ ± 25 deg X-twin ≥ ± 17 deg
Beta 角倾转范围	UHR, FHP, SAP ≥ ± 10 deg HRP ≥ ± 15 deg	S-twin ≥ ± 25 deg X-twin ≥ ± 25 deg
系统操控模式	冷冻&加电，加热&加电
可运行的温度范围	≤ -160℃ — 800℃
温度控制模式	四探针法
持续地温度控制	是
冷却剂	液氮
液氮罐	外部
冷却和稳定时间	≤ 60 min
运行时间	≤ 4 hr
可达到的分辨率 (TEM/STEM)	≤ 1 Å
漂移率	≤ 2 nm/min
冷却过程中温度循环	是
可达到的电场范围	1 pA - 100 mA
膜击穿电压 (≤ -160 ℃ — 800 ℃)	≥ 100 V
