TEM 原位热电系统 Lightning 帮助研究人员在精准控制加电和加热环境的同时观察样品变化的实时动态过程。

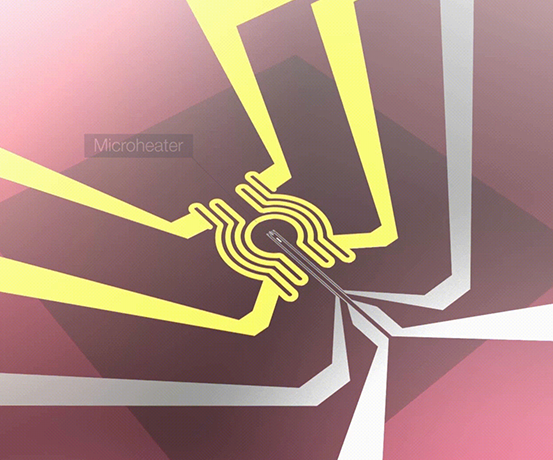

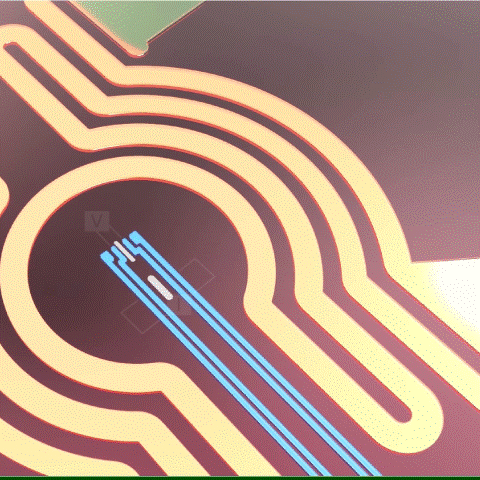

Lightning 样品杆的 Nano-Chip 芯片采用四探针法,可准确控制电压和温度,同时获取有意义的数据。
Nano-Chip 芯片的独特设计可以单独或同时控制环境条件达到最高的电压和温度。
模块化设计 稳定 可靠
双倾范围大
|
与小极靴间隙兼容
|
高稳定性
|

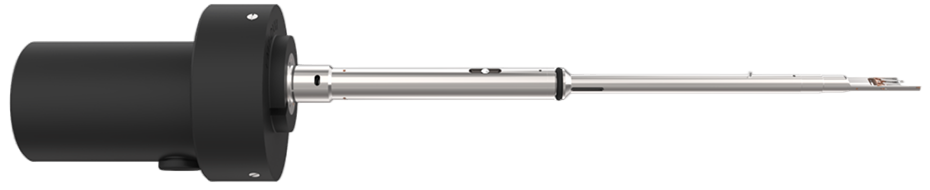

此款原位样品杆是将 Nano-Chip 芯片与电子显微镜连接起来的关键元件,它使研究人员能够在加热环境中测量皮安级别的电流和施加高达 150 伏的电压。 双倾斜样品杆由钛制成,具有非常好的机械稳定性,为原位实验研究人员提供了广泛的应用空间。
JEOL | Thermo Fisher Scientific | |
加热和加电控制 | 四探针法 | 四探针法 |
接触点数量 | 8 | 6 |
温度范围 | RT - 1,300 °C | RT - 1,300 °C |
膜击穿电压 | ≥ 150 V at RT/900 °C | ≥ 150 V at RT/900 °C |
可达到的电场范围 | ≥ 300 kV/cm at RT/900 °C | ≥ 300 kV/cm at RT/900 °C |
可检测的电流范围 | 1 pA to 100 mA | 1 pA to 100 mA |
AC 测量 | Up to 100 Hz | Up to 100 Hz |
极靴兼容性 | All |
Bio-TWIN, C-TWIN, TWIN X-TWIN, S-TWIN |
Alpha 角倾转范围 |
URP, FHP ≥ ± 8 deg HRP, WGP ≥ ± 20 deg |
≥ ± 22 deg |
Beta 角倾转范围 |
URP, FHP ≥ ± 15 deg HRP, WGP ≥ ± 25 deg |
≥ ± 25 deg |
可达到的分辨率 | ≤ 60 pm | ≤ 60 pm |
漂移率 | ≤ 0.5 nm/min | ≤ 0.5 nm/min |
温度准确率 | ≥ 95 % | ≥ 95 % |
温度均匀性 | ≥ 99.5 % | ≥ 99.5 % |
-
半导体纳米器件
-
相变
-
ReRam和功能氧化物
-
固态电池
-

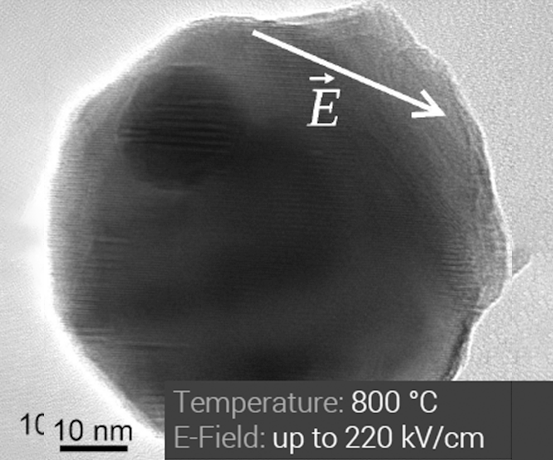

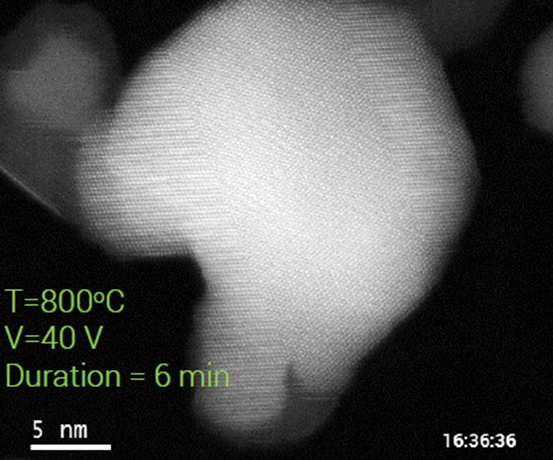

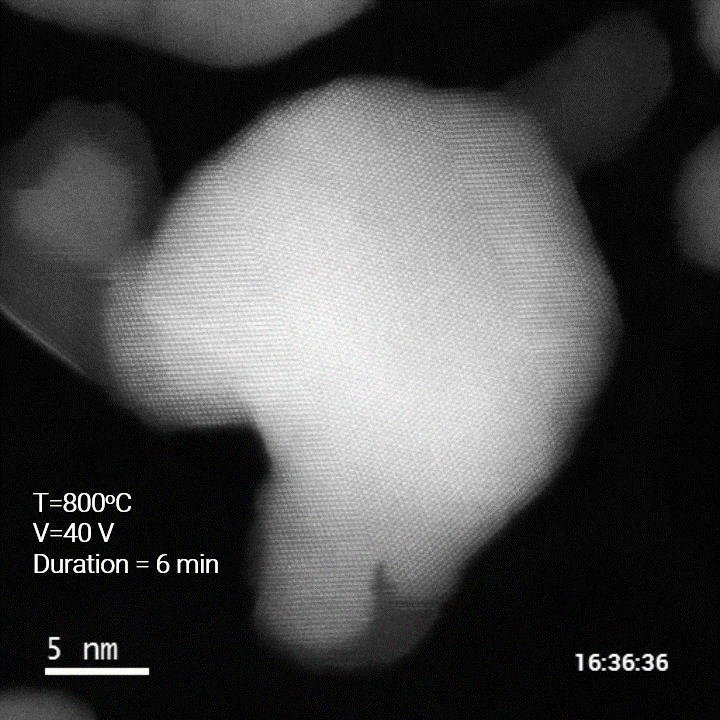

“在实验操作中,TEM 观察提供了一个独特的机会来观察电学性能和结构变化之间的相关性。 DENSsolutions 样品杆的出色稳定性使其能够进行原位 TEM 实验的同时以原子级别分辨率成像。最近,我们成功地在 TEM 内观察到电阻开关和有机-无机金属卤化物钙钛矿太阳能电池器件在电刺激下的结构变化”
Martial Duchamp博士 新加坡南洋理工大学 -
“坦率地说,DENSsolutions Lighting 系统支持在高温下施加高电场并同时进行高分辨率成像的实验令人印象深刻!这位为材料研究的前沿开辟了新的方向。”
Leopoldo Molina-Luna博士 达姆施塔特工业大学 -
“DENSsolutions 对原位 TEM 的持续改进为一系列纳米级动态过程研究提供了令人兴奋且不断改进的技术支持。特别是 Lightning 系统允许我们通过磁跃迁的同时以极高的稳定性加热 FeRh 系统,同时还支持应用电脉冲,以便我们可以通过无与伦比的控制来驱动和可视化磁畴壁运动。”
Trevor Almeida博士 格拉斯哥大学
如果您想要了解更多产品信息,请填写以下信息下载产品手册, 我们收到您的信息后将第一时间回复您。
