Stream 原位 TEM 液相加热/加电样品杆方案拥有精确的液体流量和压力测量控制，能够在可控的实验条件下扩展化学实验。
1. 确保样品-液体相互作用： 精心设计的微流体通道始终确保样品和液体相互作用。
2. 消除不需要的气泡： 气泡可以从成像区域冲走或溶解，从而更好地控制实验条件。
3. 引入新鲜液体： 成像区域中的液体流量科控，使其能够保持恒定和定向的流量，从而实现连续的新鲜液体供应。
4. 使用便捷： 集成的液体供应系统 (LSS) 大大简化了系统的操作步骤，具备高度用户友好性。

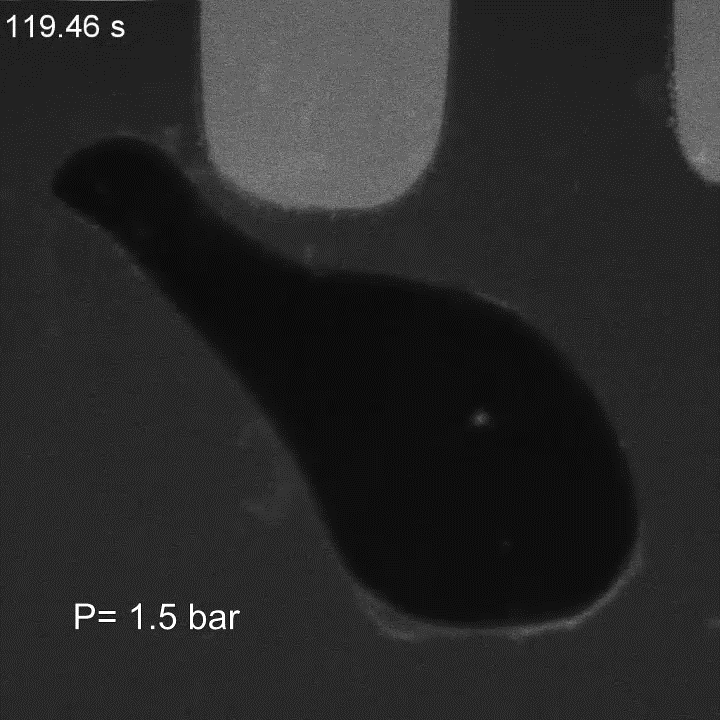

1. 液体吹扫和厚度控制： 通过最小化液体厚度控制或通过吹扫 Nano Cell 芯片来实现高分辨成像、高精度元素分析和电子衍射。
2.液体流量测量： 通过流量控制可以实现对液相实验动态情况的完全掌握。
3. 大量运输控制： 探索液体动力学对样品形态和电化学变化的影响。
样品杆的模块化设计避免了交叉污染和堵塞，组件易于清洗和升级。

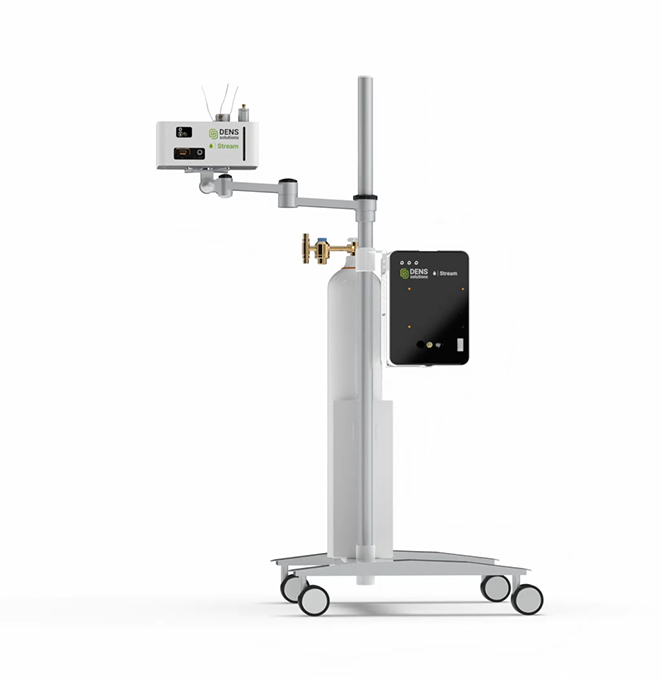

集成供液系统简化看系统的操作步骤，同时可进行惰性气体吹扫，易于使用，并具有可重复性。
可进行最小化液体控制，精准控制液层厚度，以及通过压力驱动流动方向。

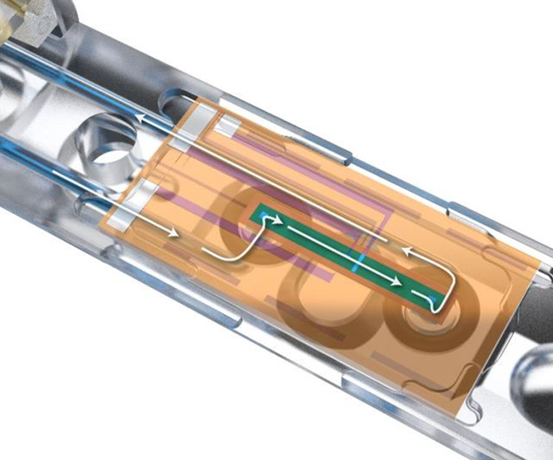

Stream 系统的核心是我们专利的 Nano-Cell 芯片。 Nano-Cell 由上芯片和下芯片组成，它们共同形成一个密封区间，使您能够在 TEM 内安全地进行液体实验。
上芯片和下芯片都包含电子透明窗口，可让电镜对样品进行成像。样品位于底部窗口上，可以施加加热或加电环境，具体取决于您使用的下芯片类型。

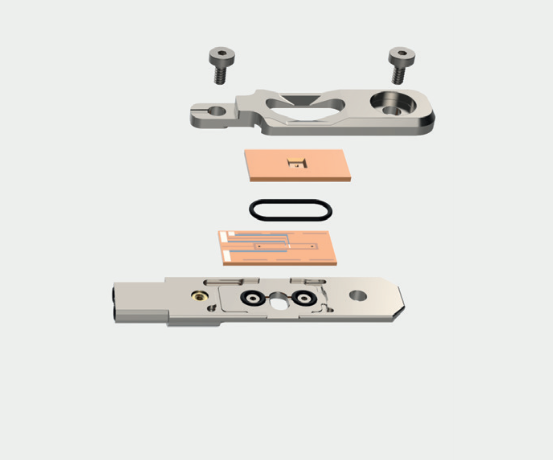

Stream模块化设计 稳定 可靠

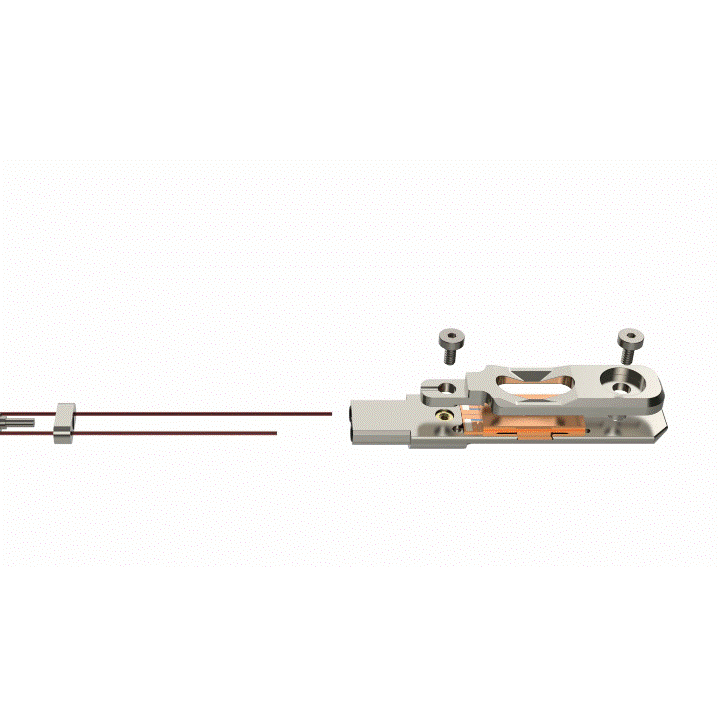

 可更换气管和前端
|
 机械稳定性
|
 超真空性能
|

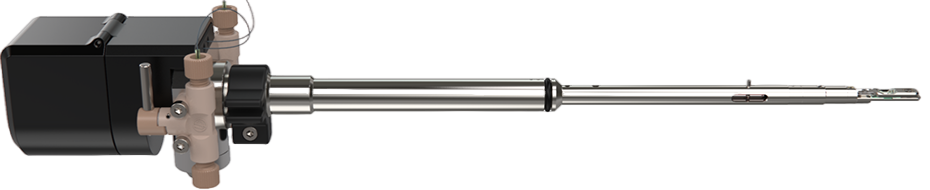

TEM 原位样品杆提供了将基于压力的液体泵连接到 Nano Cell 纳米芯片的平台。 模块化设计支持清洁或更换每个真空组件，从而确保每个新实验都不会交叉污染。 高精度的制造技术用于加工原位 TEM 样品杆，以完美适合显微镜测角器。
-
集成化系统，使用便捷 -
高分辨率成像和有价值的数据分析 -
可靠且重复的实验结果
| Liquid Heating | Liquid Biasing | |
| 分辨率 | ≤ 3 Å | ≤ 3 Å |
| 液体厚度控制 | 可控制，通过入口和出口液体压力控制 | 可控制，通过入口和出口液体压力控制 |
| 液体模式 | 静态模式、流动模式 | 静态模式、流动模式 |
| 液体流量测量 | 可测量，通过入口液体流量计 | 可测量，通过入口液体流量计 |
| 液体压力安全限值 | Yes | Yes |
| 温度范围 | RT to ≤ 100 °C | NA |
| 电极 | 基于四探针法的微型加热器 | 3 |
| 电压范围 | N/A | - 10 V to +10 V |
| 电流范围 | N/A | 从 pA 至 mA |
| 交流阻抗频率范围 | N/A | 10 uHz - 1 MHz |
-
电池 -
电催化剂 -
腐蚀研究 -
材料合成与研发 -
细胞生物学 -
生命科学研究
-
“我们对 Stream 液体供应系统(LSS)印象深刻。LSS 的设置非常简单易用。此外，集成系统的特性使得实验室之间的运输变得简单而安全。这对于像我们这样的核心设施非常有用。”
XueHai Tan 博士 | 阿尔伯塔大学纳米实验室 -
“Stream 系统不仅为研究溶液中的各种动力学提供了有用的手段，而且还通过精确控制流速、液体成分和其他重要参数，能够系统地研究化学环境对相应反应的影响 。”
程宁燕 副教授 | 安徽大学
-
“我们对 Stream 液体供应系统(LSS)印象深刻。LSS 的设置非常简单易用。此外，集成系统的特性使得实验室之间的运输变得简单而安全。这对于像我们这样的核心设施非常有用。”
XueHai Tan 博士 | 阿尔伯塔大学纳米实验室 -
“Stream 系统不仅为研究溶液中的各种动力学提供了有用的手段，而且还通过精确控制流速、液体成分和其他重要参数，能够系统地研究化学环境对相应反应的影响 。”
程宁燕 副教授 | 安徽大学
