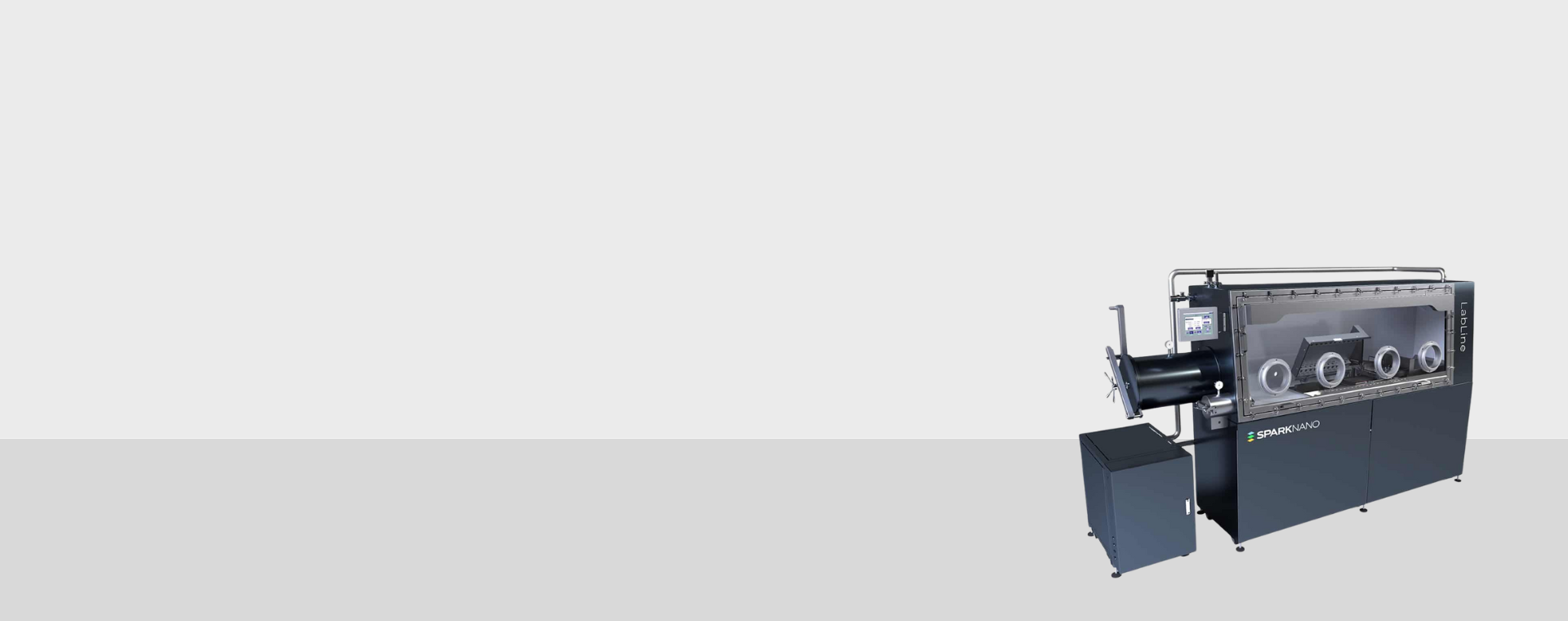

LabLine™ 研发型片对片/卷对卷ALD系统
提供业界领先的空间原子层沉积 (空间 ALD) 系统,兼具卓越的薄膜质量、最快的沉积速度和无与伦比的灵活性。
  • 产品介绍
  • 技术亮点
  • 规格参数
  • 应用案例
  • 下载中心
空间ALD技术
比传统ALD快 100 倍

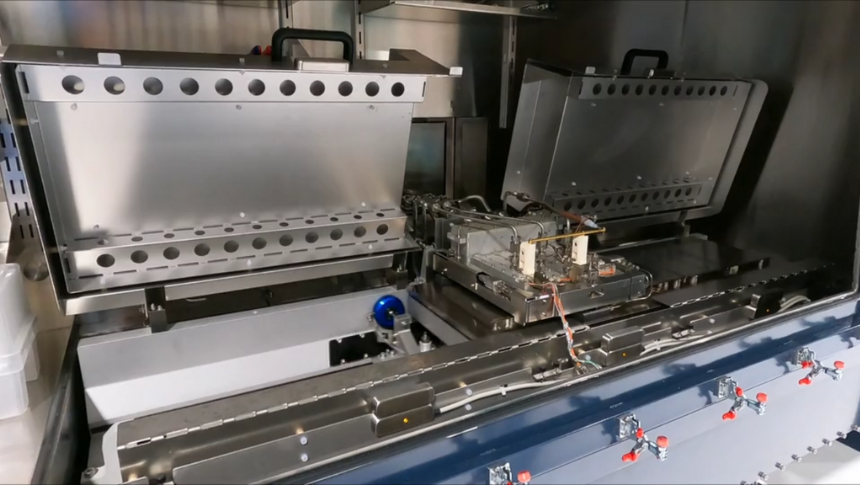

SparkNano 的 LabLine™ 系统提供业界领先的空间原子层沉积 (空间 ALD) 系统,兼具卓越的薄膜质量、最快的沉积速度和无与伦比的灵活性。这些先进的系统旨在支持各种空间 ALD 工艺,并可兼容多种衬底类型,是研发、工艺开发、产品开发乃至中试生产的理想解决方案。

此外,SparkNano LabLine™ 系统具有完全可扩展性,弥合了实验室研究与大规模生产之间的差距,确保向商业化生产的平稳无缝过渡。SparkNano LabLine™ 系统由多个关键组件构成,每个组件都旨在为各种空间原子层沉积 (ALD) 应用提供最佳性能和灵活性。这些组件可根据具体的工艺要求进行定制或升级,确保系统能够适应您不断变化的需求。

Technical Highlights
技术亮点
  • 无掩膜

    支持无掩膜图形化沉积

  • 前驱体利用率高

    未反应前驱体可回收再利用

  • 无反应腔壁沉积
  • 大面积基底

    可扩展至大面积基底及卷对卷(Roll-to-Roll)工艺

  • 沉积速度快

    沉积速度比传统 ALD 快约 100 倍

无掩膜

支持无掩膜图形化沉积

前驱体利用率高

未反应前驱体可回收再利用

无反应腔壁沉积
大面积基底

可扩展至大面积基底及卷对卷(Roll-to-Roll)工艺

沉积速度快

沉积速度比传统 ALD 快约 100 倍

Product Specifcation
规格参数

总体指标

适用基材类型

平面及多孔基板,包括硅片、玻璃、金属和聚合物薄膜

沉积工艺

空间原子层沉积(Spatial ALD, S-ALD)

沉积温度(热式 S-ALD)

50 ℃ – 250 ℃

沉积温度(等离子体增强 S-ALD)

50 ℃ – 200 ℃

前驱体配置

标准配置最多可连接 4 个前驱体

共反应物

H₂O(标准配置)

可选等离子体气体

O₃、H₂、O₂(可按需求提供其他前驱体和共反应物)

基材装载方式

手动操作,通过两个前厅(一个小型、一个大型)

免费样品区最大尺寸

420 mm × 300 mm

系统整体尺寸

4.0 m(宽) × 3.6 m(深) × 2.1 m(高)

展开查看更多内容
Application Area
应用案例
  • 氢能/燃料电池
  • 锂电池
  • 太阳能电池
  • 光电
01
氢能/燃料电池

空间原子层沉积(ALD)可用于电解槽和燃料电池的电极、多孔传输层(PTL)、气体扩散层(GDL)和膜的涂覆。例如,在具有高比表面积的载体上涂覆薄催化剂层(如氧化铱和铂),可在最大限度提高电化学性能和稳定性的同时,将贵金属负载量降低10-50倍。其他用途包括在电极上涂覆防腐蚀层,以提高其稳定性和使用寿命。

02
锂电池

空间原子层沉积(ALD)技术可用于在电池电极上涂覆超薄且均匀的材料层,从而提高可充电电池的能量密度、充电速度、安全性和使用寿命。这些涂层的厚度可以从几个原子层到几纳米不等。此外,固态电池和3D电池等新型电池概念也将受益于ALD涂层技术。使用SparkNano的LiF涂层技术可有效提升电池200%的循环使用寿命. 可用的沉积方式包括 AlOx / Nboxide / LIF 等。

03
太阳能电池

空间原子层沉积可用于在c-Si太阳能电池中沉积钝化层,在各种薄膜太阳能电池中沉积封装层,以及在钙钛矿串联电池中沉积界面层,所有这些目的都是为了提高太阳能电池的效率或延长其寿命。 可沉积的物质例如有AlOx/SnO2/ZnO

04
光电

空间原子层沉积(ALD)技术以其能够沉积致密、保形且无针孔的薄膜而闻名。因此,空间ALD被广泛应用于各种光电子器件,例如OLED器件的封装层、MicroLED器件的侧壁钝化层、薄膜晶体管的高迁移率氧化物半导体以及AR/VR设备波导中的光学层。

Download Center
下载中心

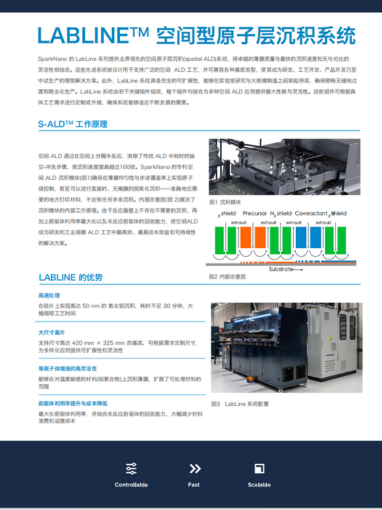

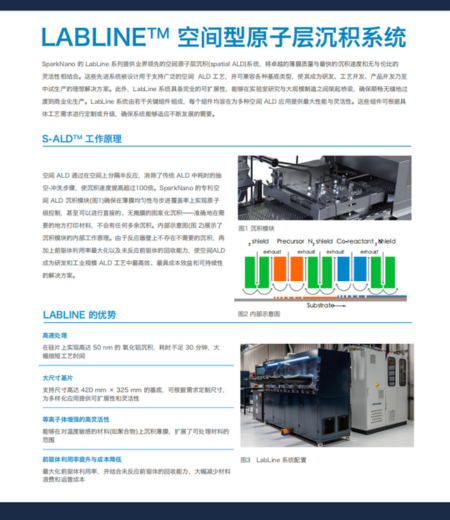

如果您想要了解更多产品信息,请填写以下信息下载产品手册, 我们收到您的信息后将第一时间回复您。

  • *
  • *
  • *
  • *
