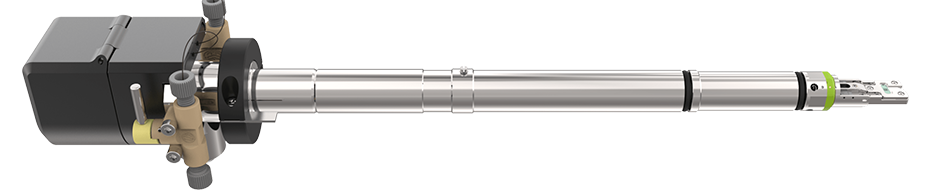

Climate 原位样品杆对于气体环境有着先进的控制能力,并且利用质谱，可以很好地判断材料的构效关系。
动态混合阀的设计赋予了样品杆随时改变气体成分和流动速率的能力，Impulse 软件可以在较宽的范围内独立控制气体成分、压力和流量。
四探针加热提供了准确的温度控制，即使在气体流动期间，温度也保持 0.005℃ 的稳定性。
1. 可预定义实验条件：通过使用气相加热系统 Climate 获得非原位质谱数据，在使用 TEM 之前即可设置定义好最佳的实验条件。
2. 高稳定性：在静态和流动模式下都可达到 TEM 和 STEM 的原子级分辨率。
3. 优异的分析能力：优化的设计可实现 EELS 和大立体角 EDS 信息收集
1. 动态混合：专利的混合阀使您能够实时更换气体成分，无需等待。
2. 快速切换：在几秒钟内即可改变气体环境。
3. 独立控制：实验范围广，可独立控制气体成分、压力和流量。
模块化的样品杆允许每个部件在新的实验前进行清洗或更换，从而避免了交叉污染，保证了实验的可控性和设计性。
由于只有 60 纳米的窗口厚度，具有较佳的 TEM 和 STEM 图像性能采集，同时优化的设计可实现 EELS 和立体角 EDS 信息收集。

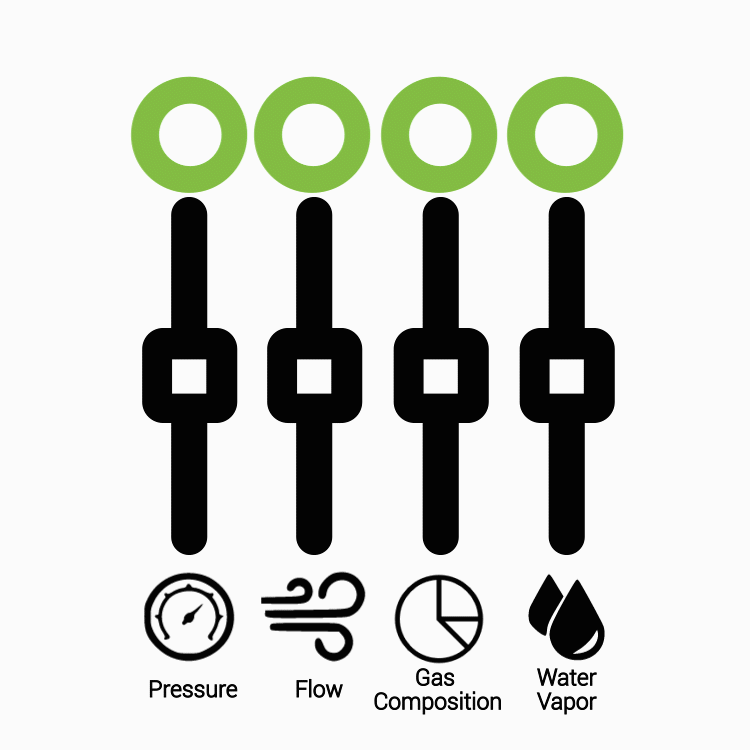

实验范围广，同时专利的动态混合阀可实现独立控制压力、流量和成分，同时在任何气体混合物进入样品杆之前可安全地将水蒸气加入其中。

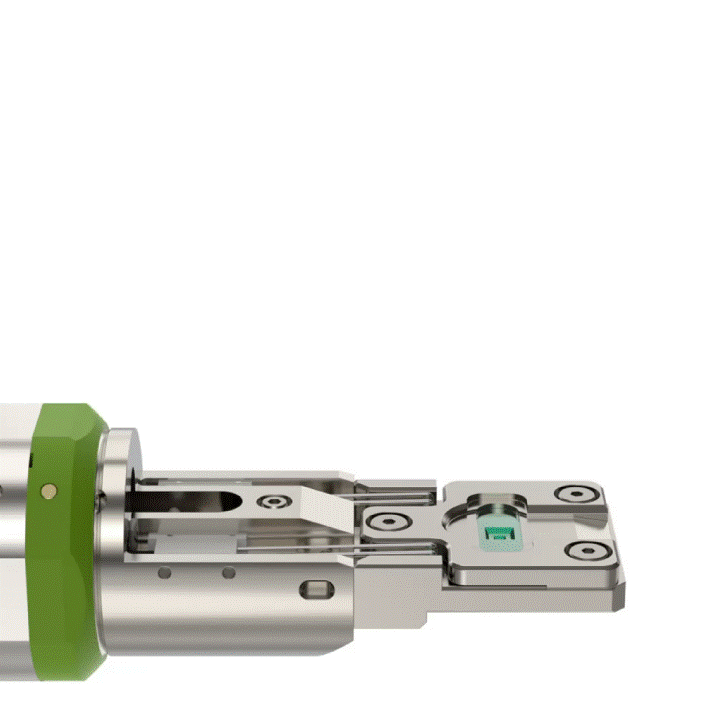

将您的样品直接沉积到 Nano-Reactor 芯片上
将样品放置在到基于 MEMS系统的样品载体台Nano-Reactor 芯片，执行起来既简单又快速。催化剂纳米颗粒通常为粉末形式，通常在乙醇溶液中制备，可直接滴注到芯片的电子透明窗口上。
两个关键的创新使 Nano-Reactor 优化了 EDS 数据收集: (1)通过去除 EDS 上芯片中电子透明窗口周围的材料，可以实现 X 射线检测的更大收集角度。将支架向 α 方向倾斜 20-30° EDS 计数率会显著增加。 (2) EDS 上芯片中心的薄膜提高了信噪比，从而产生更高分辨率的图像和元素分布图。
Nano-Reactor 独特的结构可以承受高达 2 bar 的压力。结合供气系统，用户可以使用 Impulse 软件在不同气体和程序实验流程之间快速切换。

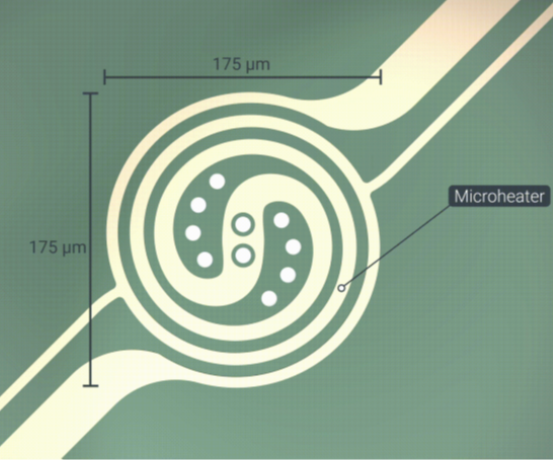

Nano-Reactor 芯片的微型加热器基于成熟且先进的 DENSsolutions MEMS 技术，可在温度精度、可靠性和稳定性方面提供卓越的性能。微型加热器封装在惰性 SiNx 中，以确保加热器的金属不会与气体或样品相互作用。四探针法可根据用户输入数值和气体相互作用来监控和快速调节温度，确保样品温度稳定可控。
四探针微型加热器的另一个特点是能够精确监控内部吸热反应和放热反应过程中的热吸收和热消耗。微型加热器的电阻和功耗均以超高分辨率实时显示，可识别样品动态的关键变化。该数据可以指示催化剂活性，从而提供强有力的构效关系。
Climate模块化设计 稳定 可靠
 超真空性能
|
 机械稳定性
|
 可更换气管
和前端 |
TEM 原位样品杆提供了将基于压力的液体泵连接到 Nano-Cell 芯片的平台。模块化设计允许清洁或更换每个真空组件，确保每个新实验都没有交叉污染。较高精度的制造技术用于加工 TEM 原位样品杆，以完美适配显微镜测角仪。

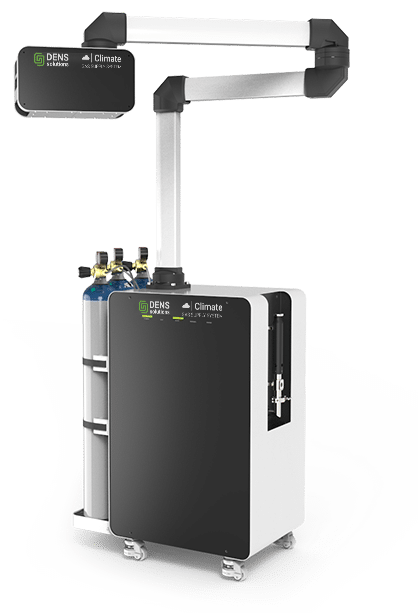

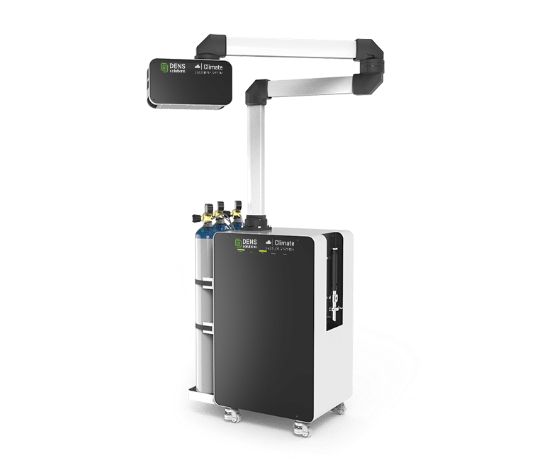

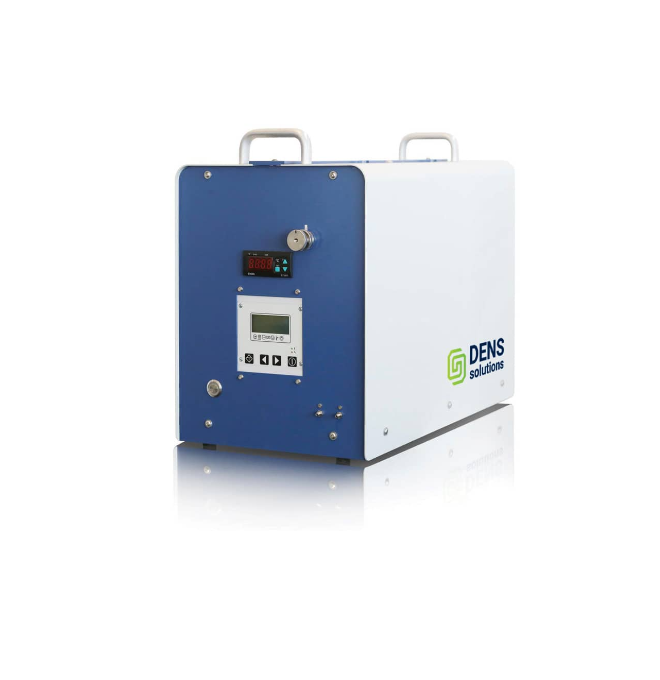

利用 Climate 气体供应系统实现对真实状态下催化剂反应条件的实时控制。
-
多达三种气体的动态混合 -
受专利保护的混合阀 -
超快速流量控制单元

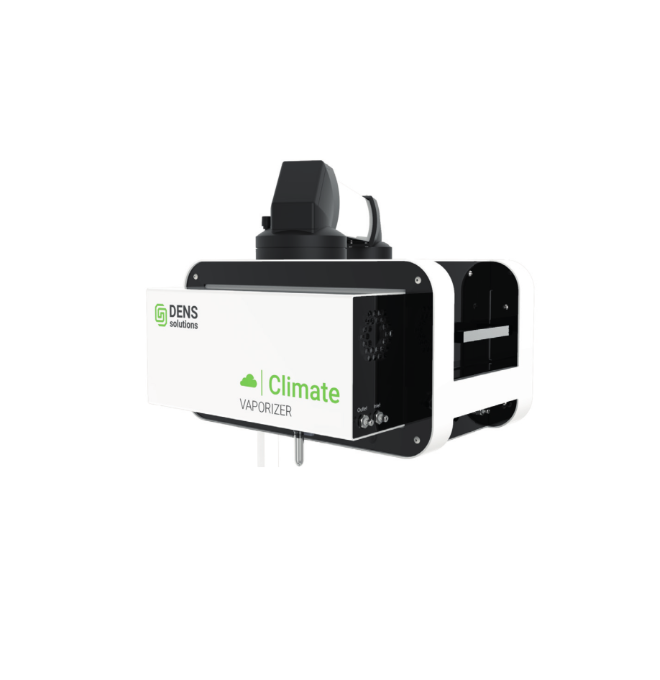

Vaporizer 蒸汽反应器旨在为原位实验中提供前所未有的实验自由度。使用蒸汽反应器，可以在任何气体混合物进入样品杆之前独立地将水蒸气添加到任何气体混合物中，从而可以同时处理甚至加湿多达 3 种不同类型的气体。
-
独立控制参数 -
快速加入蒸汽 -
安全处理混合物
Gas Analyzer 气体分析仪旨在与原位 Climate 气相加热样品杆无缝协作。通过对反应产物的分析，将 Climate 系统转变为市场上少有的能够将基于 TEM 的数据与有关正在测试的反应动力学的信息相结合的平台。
-
气体成分测量分析
| 产品规格参数 | Climate Air | Climate GVB | Climate G+ |
| 加热控制方式 | 四探针法 | 四探针法 | 四探针法 |
| 加热范围 | RT - 1,000 °C | RT - 1,000 °C | RT - 1,000 °C |
| 加热和冷却速率 | Up to 150 °C/sec | Up to 150 °C/sec | Up to 150 °C/sec |
| 温度稳定性 | ≤ ± 0.01 °C | ≤ ± 0.01 °C | ≤ ± 0.01 °C |
| 压力范围 | Ambient | 0 - 2,000 mbar | 0 - 2,000 mbar |
| 分辨率 | ≤ 100 pm | ≤ 100 pm | ≤ 100 pm |
| 漂移率 | ≤ 0.5 nm/min | ≤ 0.5 nm/min | ≤ 0.5 nm/min |
| 模块化样品杆设计 | Yes | Yes | Yes |
| 芯片上气体通道 | Yes | Yes | Yes |
| 质谱仪 | 0 - 200 AMU | 0 - 200 AMU | 0 - 200 AMU |
| 气体混合方式 | N/A | Discrete | Continuous |
| 混合易燃混合物 | N/A | No | Yes |
| 气体切换 | N/A | 10 min | ≤ 15 sec |
| 气体输入管线 | N/A | 3 | 3 |
| 气体流量范围（标准化） | Static | 0, 0.01-1 ml/min | 0, 0.01-1 ml/min |
| 蒸汽兼容性 | N/A | Yes | Yes |
| 微量热法 | Yes | Yes | Yes |
| EDS 兼容性 | Yes | Yes | Yes |
| EELS 兼容性 | Yes | Yes | Yes |
-
绿色能源材料 -
金属和合金腐蚀 -
材料合成与生长 -
非均相催化
-
“Climate 系统能够为实际催化剂所经历的过程创造一个准确的工作环境。 该系统不仅有助于实时观察动态催化行为，而且还可以通过检测芯片内的生成产物来同时监测催化剂的性能。 通过在原位气体和加热 TEM 中启用这种精心设计的数据同步策略，Climate 将催化性能与微观结构变化相关联的独特功能，为原位 TEM 技术揭示动态反应的内容增加了核心价值。”
刘伟 教授 | 中国科学院大连化学物理研究所 -
“Climate 系统使我们能够揭示许多未见的事物：不仅观察气相在催化剂环境下如何变化，而且研究气相与催化剂之间的相互作用如何导致催化反应的变化。直接的真实空间观测对于我们了解工作催化剂和开发新工艺至关重要。”
Marc-Georg Willinger 教授 | 慕尼黑工业大学 -
“Climate 系统使我们能够直接评估费-托催化剂在工业相关温度下的还原性。这些观察为催化剂在活化条件下的演变提供了独特的见解。”
Ofentse Makgae 博士后研究员 | 隆德大学
-
“Climate 系统能够为实际催化剂所经历的过程创造一个准确的工作环境。 该系统不仅有助于实时观察动态催化行为，而且还可以通过检测芯片内的生成产物来同时监测催化剂的性能。 通过在原位气体和加热 TEM 中启用这种精心设计的数据同步策略，Climate 将催化性能与微观结构变化相关联的独特功能，为原位 TEM 技术揭示动态反应的内容增加了核心价值。”
刘伟 教授 | 中国科学院大连化学物理研究所 -
“Climate 系统使我们能够揭示许多未见的事物：不仅观察气相在催化剂环境下如何变化，而且研究气相与催化剂之间的相互作用如何导致催化反应的变化。直接的真实空间观测对于我们了解工作催化剂和开发新工艺至关重要。”
Marc-Georg Willinger 教授 | 慕尼黑工业大学 -
“Climate 系统使我们能够直接评估费-托催化剂在工业相关温度下的还原性。这些观察为催化剂在活化条件下的演变提供了独特的见解。”
Ofentse Makgae 博士后研究员 | 隆德大学
