显微 CT 成像在药物制剂结构分析中的应用：表征研究、结构分析、晶型研究

引言

药物是用于预防、治疗、诊断疾病的活性物质，需制成一定的剂型才能作用于人体。药物攸关人民生命安全，因此对药物制剂的质量进行控制和评价至关重要。

对固体口服制剂的质量进行评价时，通常对其重量差异、含量均匀度、释放度、溶出度等常规指标进行检测，其中药物释放是药物、载体及释放环境三者共同作用的综合过程。制剂的结构影响药物的疗效发挥，同时也影响制剂的释药行为，因此制剂的结构在制剂设计和评价方面发挥着重要的作用。

药物制剂结构表征常用的技术有光学显微镜、电子显微镜等技术工具，但这些技术手段仅能给出制剂的表面特征，无法有效地表征其内部特征。X 射线具有波长短、分辨率高和穿透力强等特点，能够实现对样品内部结构进行成像，曝光时间短、效率高，可用于观察分析多种微观物理、化学变化以及微纳米结构，在生物医学、材料科学上有着广泛的应用。利用显微 CT 成像研究药物制剂结构的应用包括：

• 药物制剂的晶型研究

• 制剂内部结构的表征研究

• 制剂涂层结构的无损表征

• 药物释放机制研究

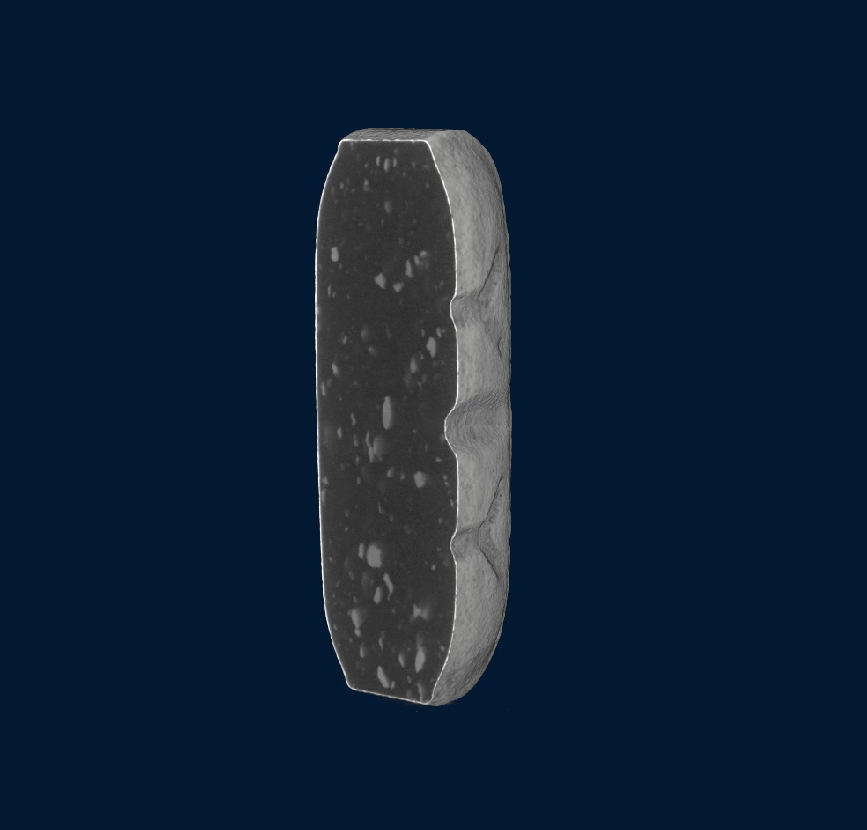

图注：NEOSCAN 显微CT 扫描抗过敏药盐酸西替利嗪片

本文通过文献资料摘录 3 个实际应用案例介绍显微 CT 技术在固体制剂药品领域的应用和功能。

Part 01 对仿制药开展一致性评价

昝孟晴等利用显微 CT 技术对盐酸特拉唑嗪片的内部微观结构进行观察分析，发现溶出度测定结果不满足标准限度要求的样品与参比制剂相比具有更大的孔隙率。将溶出度不合格样品和参比制剂的结构进行对比分析，二者局部孔径大小分布见下图。由图可知，二者的局部孔径尺寸大多数都分布在 10~20 μm，平均孔径大小分布没有较大差别。

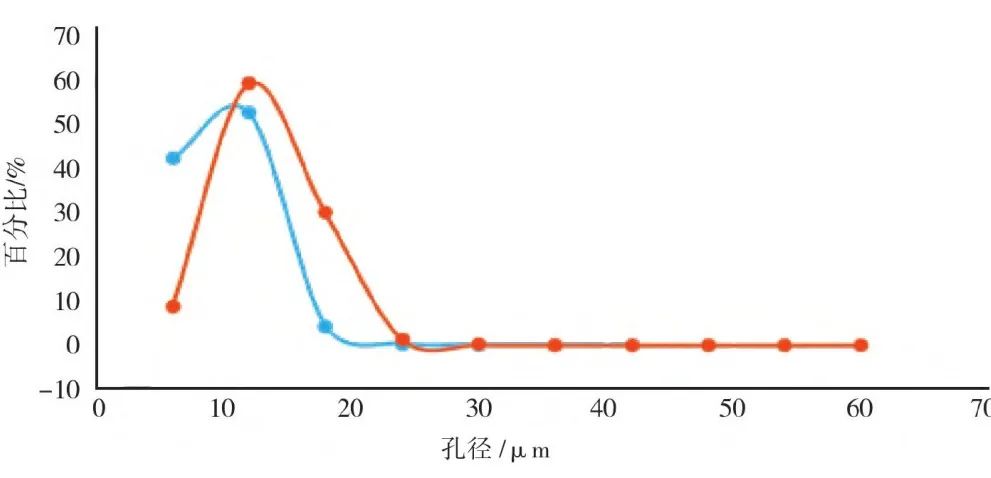

图注：参比制剂样品(蓝色)和溶出度不合格样品(橘色)的局部孔径大小分布

但通过分析制剂的孔隙率(片剂表观体积中，除原辅料外，内部的孔隙占总体积的比例)，发现溶出不合格样品的孔隙率远大于参比制剂，分别为 32.851%(仿制制剂)和 6.545%(参比制剂)，见下图(图中白色部分代表主药和辅料，红色部分代表孔隙)。从结构对比结果推测，溶出度不合格样品可能是由于孔隙率偏大，因而能迅速吸收大量水分，由于重力作用而沉积在普通溶出杯底部。

显微 CT 技术能够提供药品固体制剂的高分辨率三维内部结构图像，包括活性成分的分布、空隙、颗粒大小和分布等，这有助于了解药品的均匀性和质量分布。

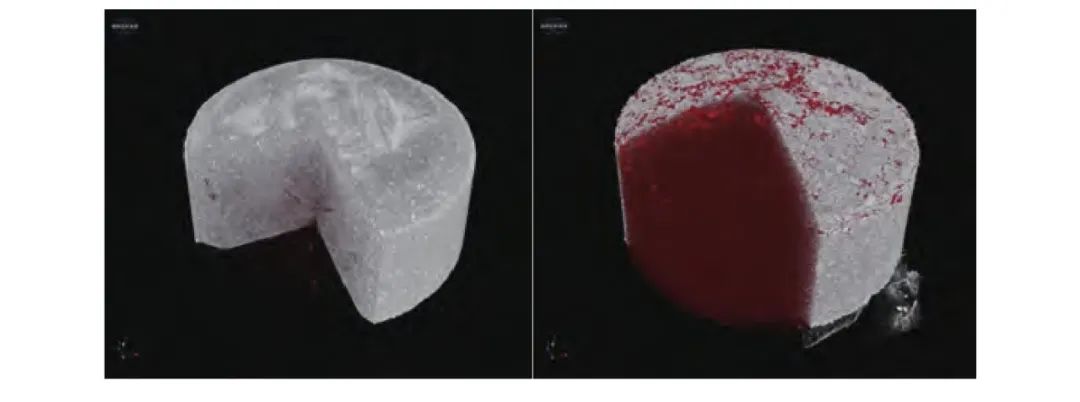

图注：参比制剂(左图)和溶出度不合格样品(右图)的三维结构图

Part 02 中药制剂结构研究

中药制剂重视药辅合一, 其剂型和辅料的运用蕴含着丰富的药方配比智慧。中药活性成分从剂型里溶出、释放受制于制剂的结构, 并影响其疗效的发挥。制剂结构的创新是中药制剂的发展趋势, 在以缓控释制剂和靶向给药系统等为代表的新剂型发展过程中, 制剂结构发挥着重要作用。

微丸压制片是由可持续释药微丸与适宜辅料混合后压制成的制剂, 压片后具有体积小、可刻痕和可分剂量使用等优点。使用显微 CT 无损成像技术对微丸压制片的三维微结构与药物、辅料的空间分布的研究, 有助于进行深度的质量评价与控制。

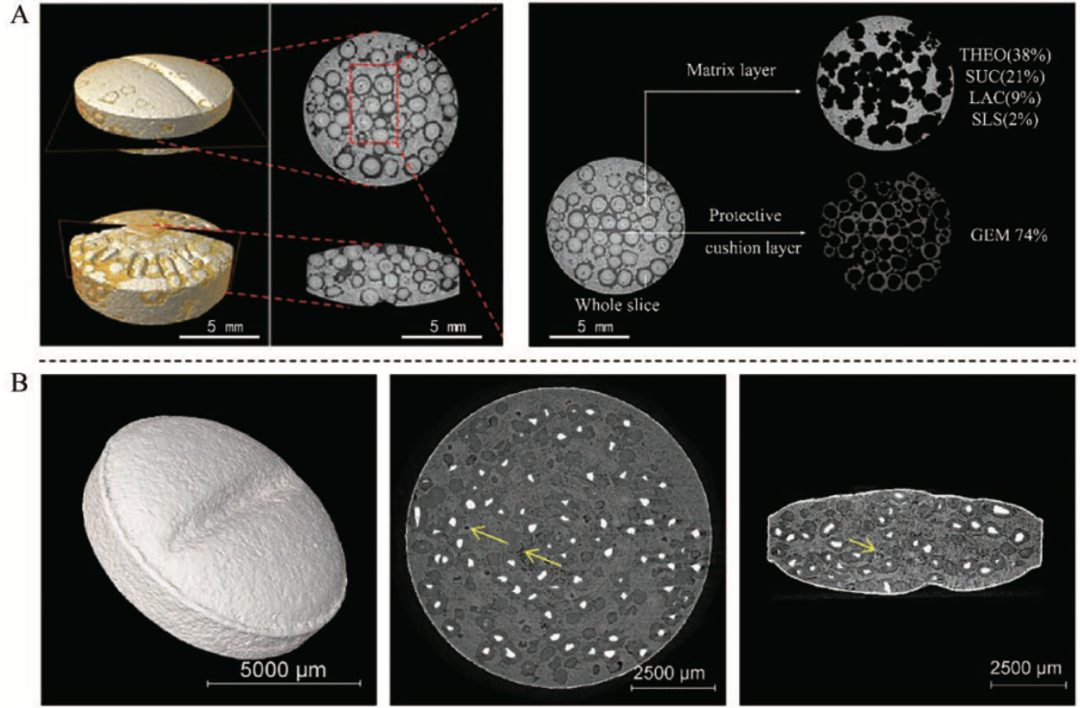

茶碱微丸片 (THEODUR®) 为 24h 骨架型缓释制剂, 微丸在片剂径向上的分布均匀, 但在轴向上存在明显的微丸富集区。片剂内部呈现 3 种不同的区域: 基质层、保护缓冲层与载药微丸, 基质层和保护缓冲层并无特定的结构, 两层依次包裹在微丸周围。基质层主要分布有茶碱、蔗糖、乳糖和十二烷基硫酸钠, 而单硬脂酸甘油酯主要存在于缓冲层 (图 A)。琥珀酸美托洛尔微丸片 (倍他乐克®) 遇介质快速崩解成单个微丸, 持续释放药物 24h。其中, 微丸在片剂内均匀分布, 且呈光滑球形, 具三层球形结构。此外, 片剂中基质并非十分紧实, 基质中以及基质和微丸之间均有一些空隙, 这不仅有利于片剂在介质中快速崩解, 也保证微丸在压片过程中结构的完整性 (图 B)。另外, 肠溶型微丸压制片的结构研究也有报道, 如埃思奥美拉唑微丸片 (耐信®)。

图注：显微 CT 分析茶碱微丸片

Part 03 原辅料粉体结构中药物晶型的辨别

制剂是由药物活性成分和辅料组成, 原辅料粉体中的药物晶型、粉体粒径及其分布、配比与规格直接影响药物制剂的质量。显微 CT 成像可以避免剂型中辅料的干扰, 准确识别药物的晶型, 且能无损伤、原位检测制剂内药物微粒的粒径及其分布。该方法解决了固体制剂内药物晶体的识别和药物粒径及其分布的测定难题, 具有重要应用价值, 为仿制药一致性评价中原辅料粉体结构的研究提供了新的视角和思路。

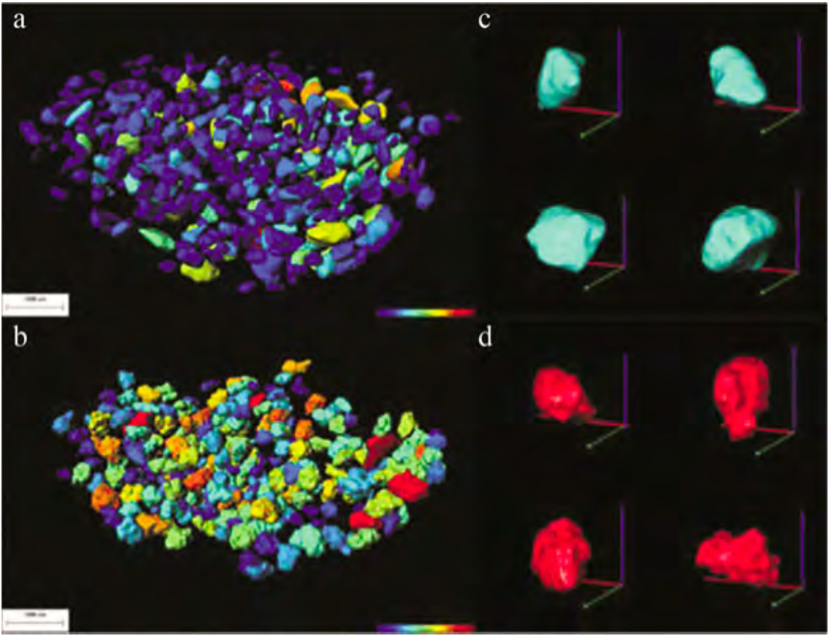

例如，Yin 等采用 SR-μCT 研究多晶型混合物中硫酸氢氯吡格雷的晶型, 基于两种晶型颗粒表面的粗糙度差异, 有效地识别硫酸氢氯吡格雷的不同晶型。

Part 04 关于 NEOSCAN 台式高分辨显微CT

NEOSCAN 是一家专注于设计和生产显微 CT 仪器的公司，由 Alexander Sasov 创立于比利时。目前 NEOSCAN 推出三款显微 CT 产品：N80 高分辨台式显微 CT、N70 通用型台式显微 CT、N60 紧凑型台式显微 CT，可在不破坏样品的同时，得到样品的结构信息（空腔孔隙）、密度信息（组分差异），同时可以输出三维模型，进行仿真分析。

使用 NEOSCAN 台式显微 CT 扫描固体制剂药片，以 9.8μm 像素大小扫描，可显示内部裂纹、药片与涂层之间的裂纹以及活性成分的分布

使用 NEOSCAN 台式显微 CT 以 6μm 像素大小扫描抗过敏药盐酸西替利嗪片，可观察表层包衣和内部结构信息

如果您想获取更多关于 NEOSCAN 台式显微 CT 的产品详情或者寄样 DEMO，欢迎您识别下方二维码填写需求，或随时联系我们 400 857 8882。
