用户案例｜读懂火山喷发前的“化学倒计时”，Neoscan 显微CT助力岩浆同化机制研究！
作者：复纳科技
行业：地质
产品： N80, 新品 N90, 新品 NXL
关键词：显微CT，Neoscan，无损检测，地质，岩浆同化机制
日期：2025-05-30
在地质研究中，“时间”是一项最难精确捕捉的变量。尤其是在火山喷发这样的突发性地质事件中，岩浆从深部穿越地壳、与围岩反应、最终喷出地表，这一过程可能仅在数天乃至数小时内完成。如何获取喷发前这一关键窗口的“时间密码”？美国西华盛顿大学的研究团队给出了一个新思路——通过分析火山碎屑中石英晶体周围的单斜辉石反应边（clinopyroxene reaction rims），重建岩浆同化至喷发的时间过程。而这项研究中，Neoscan 高分辨显微CT 成为揭示这一微观结构演化过程的关键工具。
PART ONE 研究背景
Cinder Cone 是位于加利福尼亚州 Lassen 国家火山公园的一座单成因火山，其最近一次喷发发生在 1666 年，具有重要的地质研究价值。该火山的喷发风格多样，从夏威夷式（低爆发性）到斯特龙博利式（中高爆发性），这种爆发风格的变化并非由岩浆的粘度或挥发性差异引起，而是可能与岩浆上升速率有关。
此外，Cinder Cone 的火山灰和熔岩中广泛存在石英晶体，这些晶体很可能是通过岩浆与下方花岗岩基岩的同化作用形成的。石英晶体周围通常包裹着一种称为反应边的单斜辉石，本研究借助 Neoscan N80 高分辨显微CT 旨在探讨这种反应边的厚度是否可以作为岩浆上升速率的计时器，并利用单斜辉石和熔体（现为火山玻璃）的地球化学数据，更好地理解反应边的结晶过程及其时间尺度。
PART TWO 研究目的与方法
研究目的
本研究旨在：
-
探索包裹在石英异晶外的单斜辉石反应边是否可用于量化岩浆从同化至喷发的时间尺度；
-
判断不同喷发阶段的反应边厚度是否与岩浆上升速率有关，从而间接反映喷发风格变化；
-
利用显微分析技术，理解反应边的成因、形成条件及其地球化学特征。
研究方法
-
样品采集与分层：采自辛德锥火山三个不同时期喷发的火山碎屑（Unit 1、2、3），包括密实黑色、泡状金色等多种组分，依据地层位置确定喷发阶段。
-
显微 CT（MicroCT）扫描：
用于观察石英晶体内部是否有反应边；
测量石英晶体尺寸及反应边厚度；
以非破坏方式获取晶体3D结构，节省研磨取样时间。
-
扫描电子显微镜（SEM）成像与能谱分析（EDS）：
对石英、反应边和夹层熔体进行高分辨率成像；
测定其化学成分和结构特征；
判断反应边与石英和围岩接触带的相互作用。
.png)

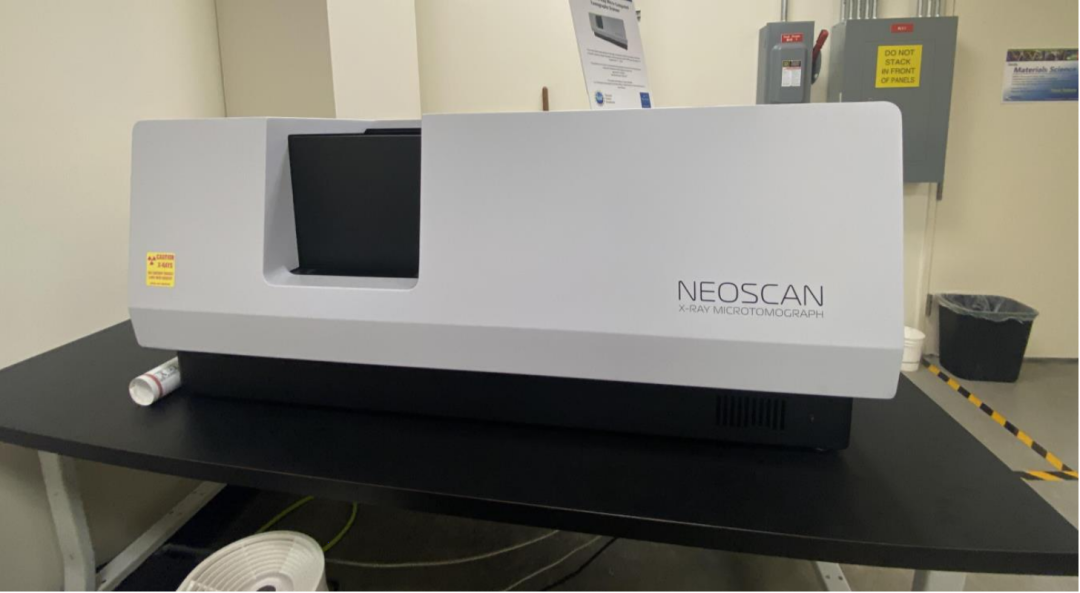

研究中使用的 Neoscan N80 高分辨显微CT
PART THREE 结果与讨论
石英晶体的嵌套结构
在 SEM 图像中，研究者观察到大多数石英晶体具有明显的三层“嵌套结构”：中心为石英晶体，其外是一圈气泡丰富的熔体透镜，最外层则为单斜辉石反应边。这种结构表明，当石英异晶进入高温玄武质岩浆中后，先是发生部分熔融，随后由于化学不平衡诱发矿物反应，在外围结晶出新的辉石矿物。
但也有部分石英晶体没有形成明显反应边，直接与玄武质基质接触。这种现象可能意味着岩浆上升速度过快，导致反应边未及形成。

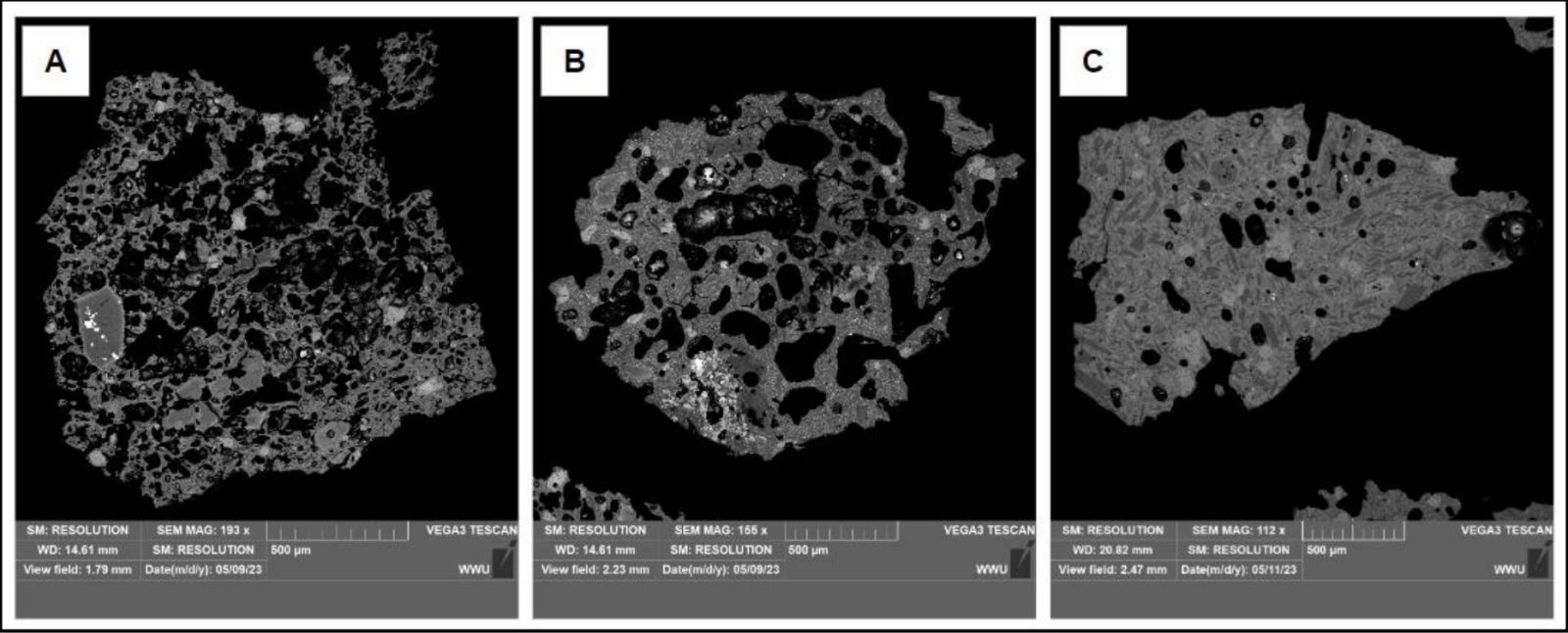

展示了来自 Cinder Cone 火山灰按孔隙度递增序的扫描电子显微镜（SEM）图像。最左边的图像是金色火山灰团块，中间的图像是黑色火山灰团块，而最右边的图像是致密火山灰团块。

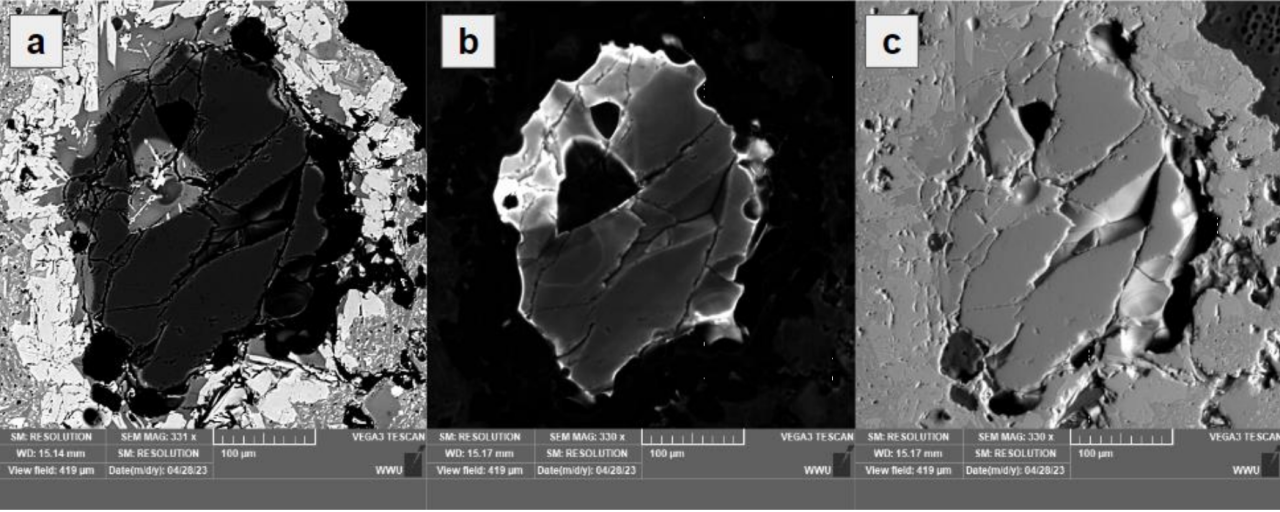

这张图展示了在扫描电子显微镜（SEM）下拍摄的三种不同类型的图像。每张图像都是同一石英晶体。从左到右分别是背散射电子（BSE）图像、阴极发光（CL）图像和阴影（SE）图像。BSE 图像显示了团块的晶体结构，CL 成像展示了石英晶体的生长带，而 SE 阴影图像显示了样品的表面。

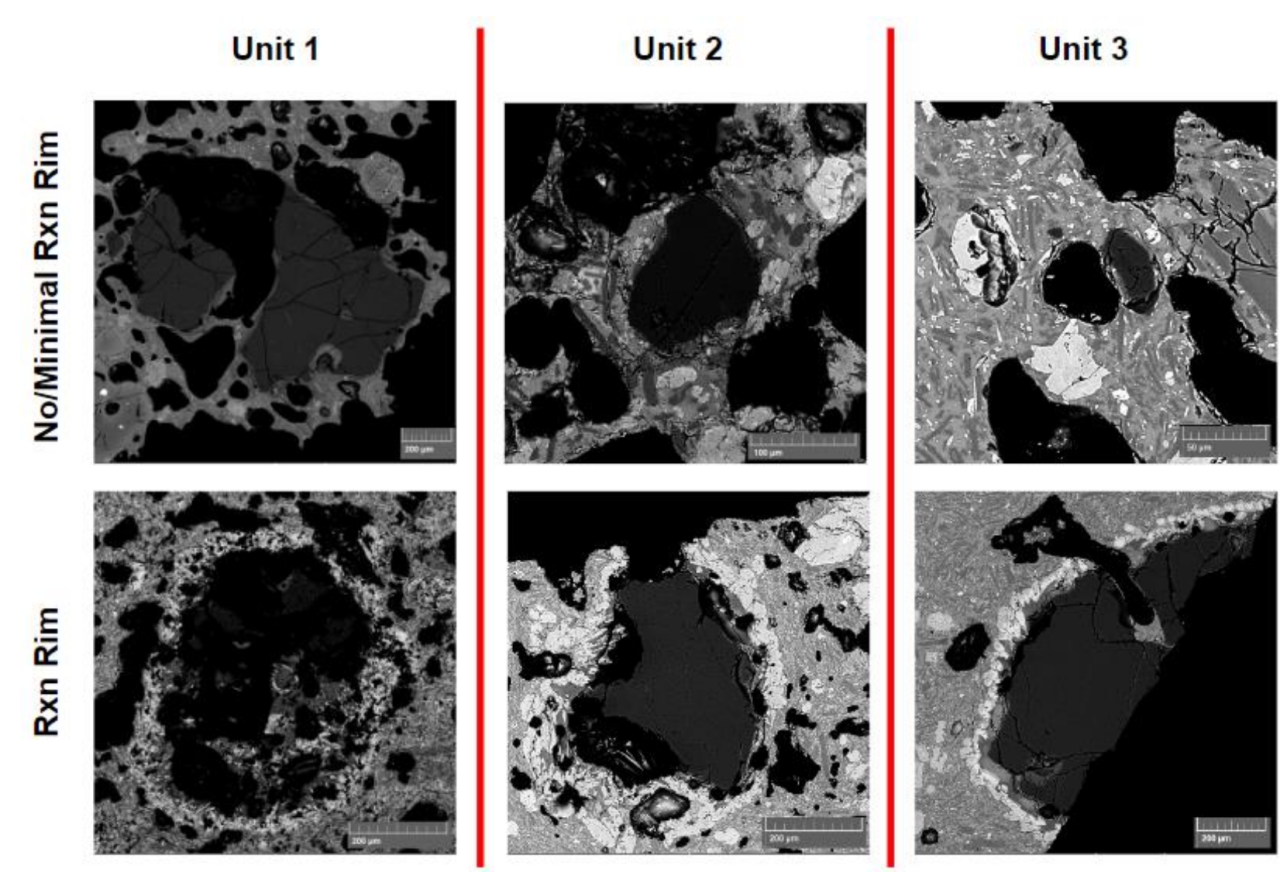

来自样品1、2和3的石英团块的扫描电子显微镜（SEM）背散射电子（BSE）成像。每个单元至少有一个石英晶体具有极小或没有单斜辉石反应边，以及具有单斜辉石反应边的石英异晶体。
反应边厚度与喷发风格无直接相关性
研究测得的反应边平均厚度如下：
-
SEM 测量结果：Unit 1 为 23.3 μm，Unit 2 为 49.0 μm，Unit 3 为 33.8 μm；
-
显微 CT 测量结果：Unit 1 为 58.3 μm，Unit 2 为 59.0 μm，Unit 3 为 70.5 μm。

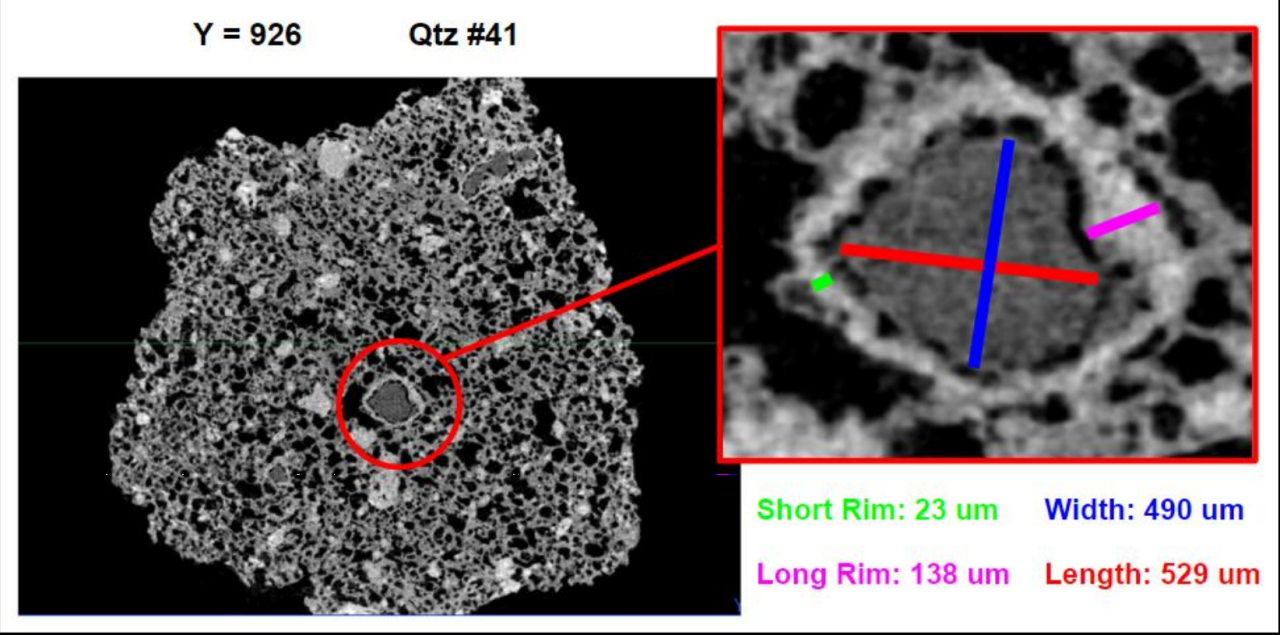

显微CT反应边厚度和直径测量方案。扩展的石英晶体上的每条线对应相同颜色的长度值。上图所示的石英是来自火山灰团块2CC02-H2D的Qtz #41，这是在显微CT下分析的49个石英晶体之一。

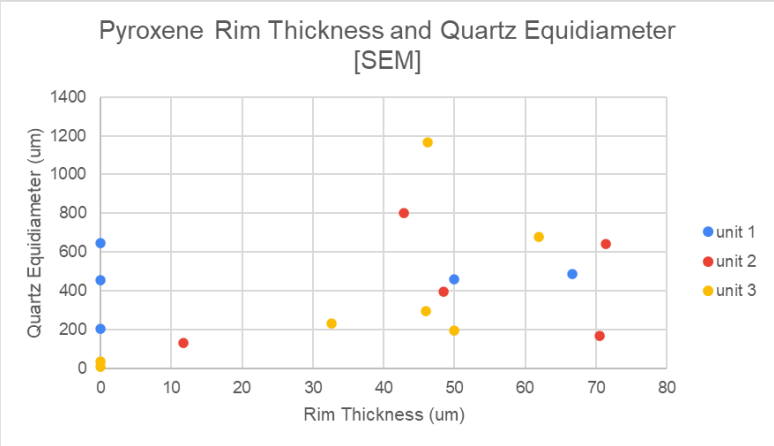

图表描述了石英晶体的等效直径（以微米计）与单斜辉石反应边厚度（以微米计）之间的关系。所展示的数据是通过扫描电子显微镜（SEM）成像技术收集的。

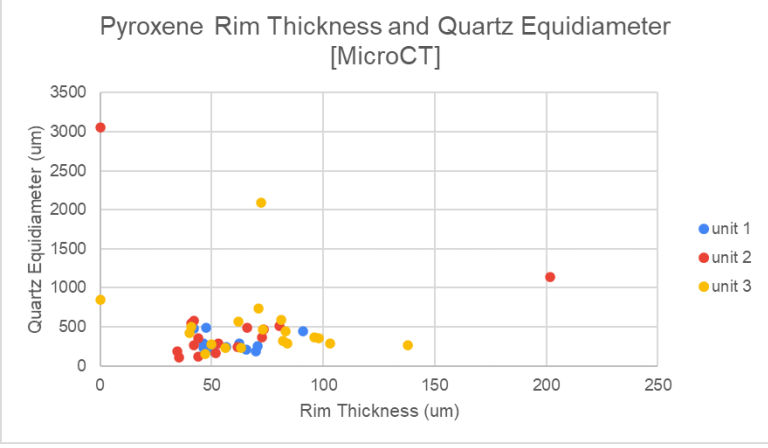

图表展示了石英晶体的等效直径（以微米为单位）与单斜辉石反应边厚度（以微米为单位）之间的关系。所呈现的数据是通过显微CT成像技术收集的。
数据表明三个喷发阶段之间的反应边厚度无显著差异，难以支持“反应边厚度与岩浆上升速率直接相关”的假设。换言之，单斜辉石反应边并不适合作为“上升速率计时器”。
熔体混合与反应结晶的证据明确

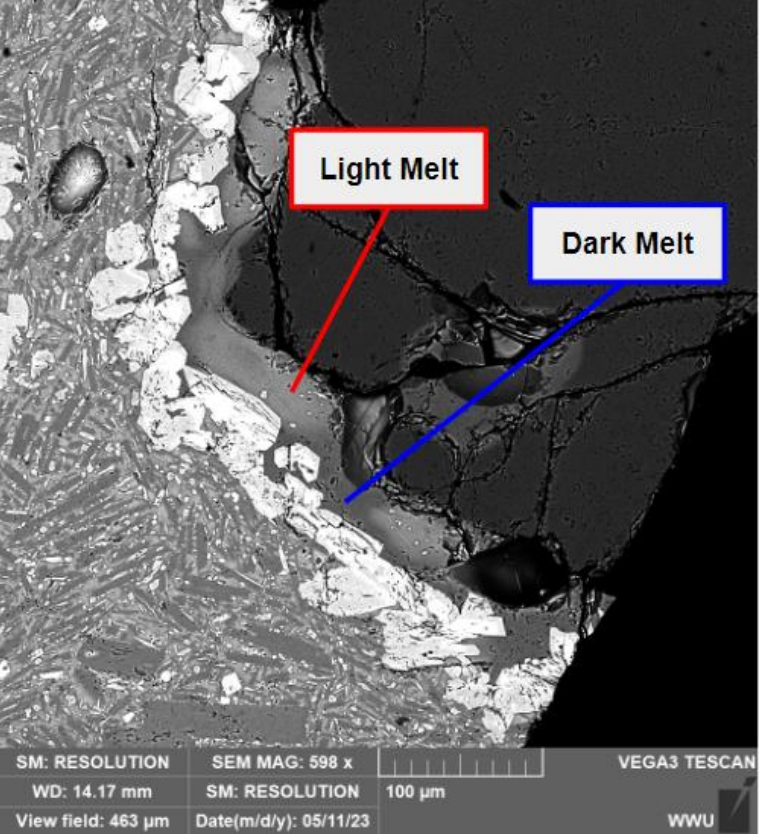

在石英与反应边之间普遍存在一层成分不同于背景基质的熔体透镜，其地球化学特征显示出 SiO₂ 和TiO₂ 含量升高。这一变化说明，在石英晶体融化过程中，局部形成了富硅熔体，与周围基质岩浆发生小尺度混合，并促成了辉石的结晶。这一过程支持了非平衡条件下反应边形成的机制，类似于实验岩石学中通过人为模拟所观察到的“冠状结构”。
展示了来自 Cinder Cone 火山灰按孔隙度递增序的扫描电子显微镜（SEM）图像。最左边的图像是金色火山灰团块，中间的图像是黑色火山灰团块，而最右边的图像是致密火山灰团块。
同化到喷发的时间窗口初步确定
尽管反应边无法精确刻度上升速率，但研究者结合反应边厚度与元素（Fe-Mg）扩散速率的实验数据，推算出这些反应边的形成时间大约在24小时到6年之间。这为岩浆从同化围岩到最终喷发建立了一个具有实际意义的时间框架，填补了火山学中“小时到年”尺度的时间空白。
PART FOUR
研究结论
本研究表明，辛德锥火山火山碎屑中广泛存在的单斜辉石反应边虽然不能作为岩浆上升速率的可靠计时器，但它们确实记录了岩浆与地壳围岩同化反应的微观证据，并为火山喷发前的化学过程提供了宝贵线索。通过显微 CT 与 SEM 的联合应用，研究者不仅厘清了反应边的成因，还成功构建了一个约 24 小时至 6 年的同化-喷发时间窗口。
这项研究展示了微观结构分析在火山地质学中的巨大潜力，特别是在传统地球化学或地层学无法解答的问题上，提供了一条可行的技术路径。未来，该方法可推广应用于全球其他含有石英异晶的玄武岩火山系统，为理解岩浆同化过程与喷发机制提供更多支持。
PART FIVE Neoscan 显微CT 的研究价值
在本研究中，Neoscan 显微 CT 不仅提升了测量效率，更以其无损、高通量、三维成像的优势，实现了传统磨片与二维图像无法获取的信息，具体优势如下：
-
非破坏性：可在不切割样品的前提下观察晶体内部；
-
高精度测量：支持微米级反应边厚度统计分析；
-
数据量大：同一颗样品可测多个晶体，提升样本代表性；
-
与 SEM 完美互补：内部结构靠 CT，表面形貌与成分靠电镜，完美匹配。
了解更多Neoscan 显微CT产品详情与应用案例，欢迎联系我们。咨询热线：400 857 8882
参考文献
Carozza, Annabelle, "An Analysis of Clinopyroxene Reaction Rims as Assimilation Chronometers at Cinder Cone Volcano, Lassen National Volcanic Park, California" (2023). WWU Honors College Senior Projects. 766.
Carozza, Annabelle, "An Analysis of Clinopyroxene Reaction Rims as Assimilation Chronometers at Cinder Cone Volcano, Lassen National Volcanic Park, California" (2023). WWU Honors College Senior Projects. 766.
